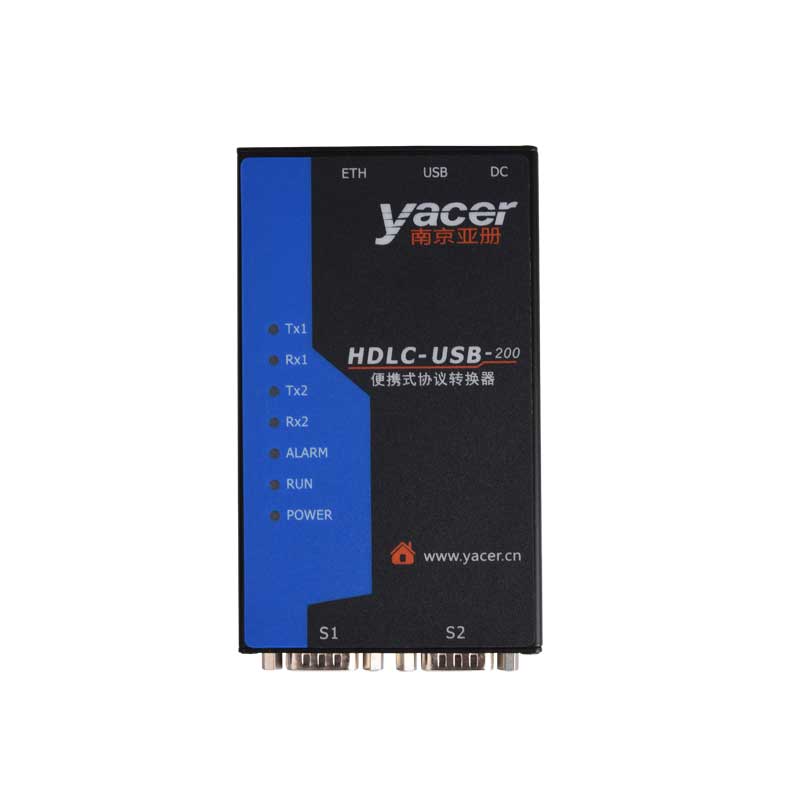

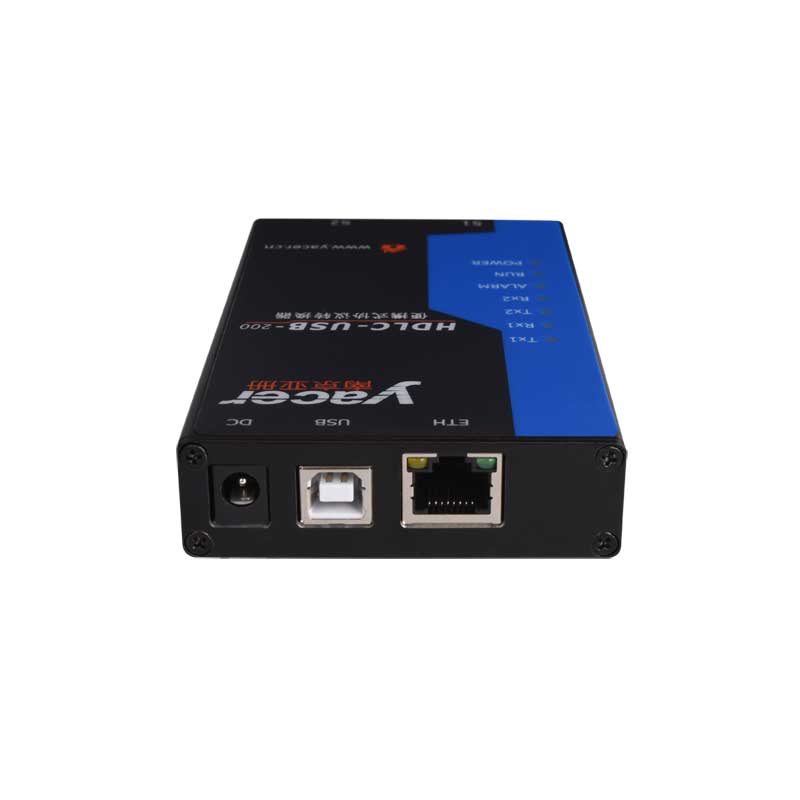

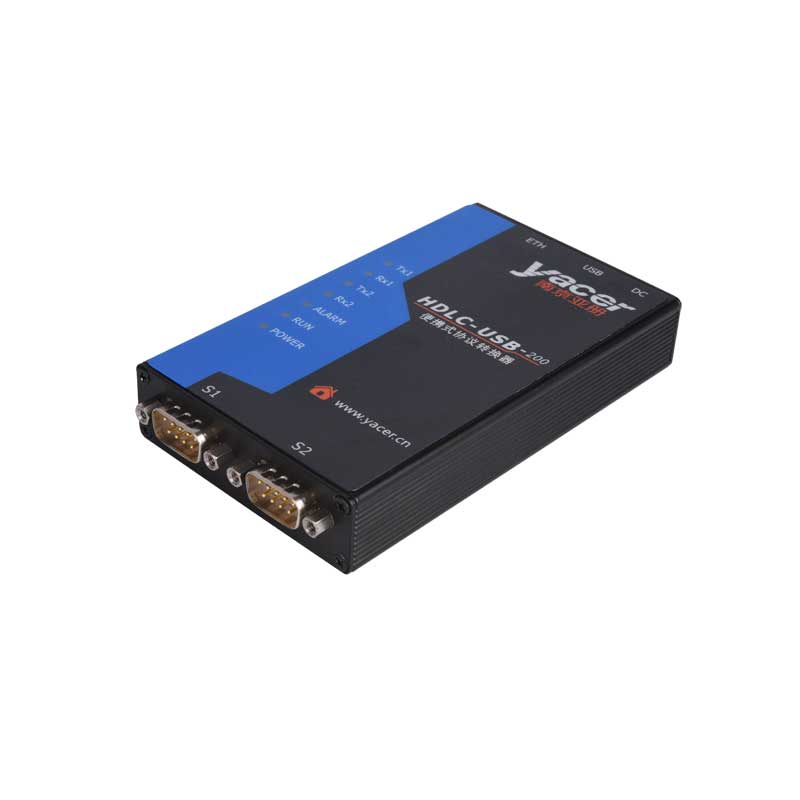

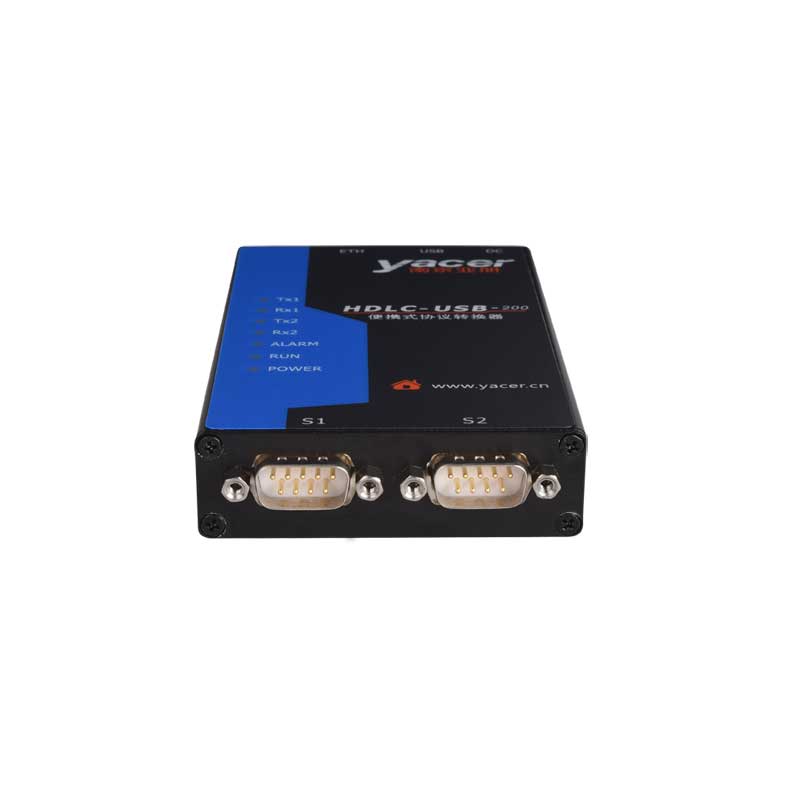

亚册HDLC-USB同步协议转换器，提供2路RS-232/422/485多协议同异步串口、1路以太网口，支持同步、异步串口互转，实现串口、以太网口之间的协议转换。
产品采用超小、超轻、超薄设计，支持USB供电，适用于便携、嵌入式等应用场景。
• 串口-以太网转换、HDLC-UDP转换
• 同步串口、异步串口转换
• 空中交通管理（ATC）
• 列车控制和管理系统（TCMS）
• 列车机车通信网络（TCN）
• 遥测、测控数据传输
• 卫星、电台数据传输
• 航空、航天数据通信
• 便携式应用
• 调试、测试应用
|
项目 |
参数 |
详细规格 |
|
串口 |
连接器 |
2 x DB9 针型 |
|
工作模式 |
同步HDLC、异步UART |
|
|
接口类型 （软件可设置） |
• RS-232全双工串口 • RS-422全双工串口 • RS-485半双工串口 |
|
|
HDLC编码格式 |
NRZ、NRZI、DBPL、MAN、DiffMAN |
|
|
HDLC帧长 |
≤ 1470字节 |
|
|
同步时钟 |
常规、主时钟、从时钟（外时钟） |
|
|
波特率 |
500 kbps |
|
|
ESD保护 |
± 15 kV |
|
|
以太网 接口 |
连接器 |
1 x RJ45 |
|
速率 |
100 Mbps，支持MDI/MDIX自适应 |
|
|
协议 |
TCP/IP协议 |
|
|
编程接口 |
UDP Server、UDP Client，支持单播/组播/广播 |
|
|
配置管理 |
配置工具 |
yacer-DMS配置管理软件 |
|
配置接口 |
以太网口 |
|
|
USB接口 |
接口 |
1 x B型USB接口（母口），仅供电 |
|
电源 |
输入电压 |
+5V DC |
|
功耗 |
< 2 W |
|
|
电源接口 |
USB接口供电 DC 5.5x2.1mm接口 |
|
|
机械特性 |
尺寸 |
高x宽x深：21.5 mm x 73 mm x 123 mm |
|
重量 |
200g |
|
|
外壳 |
便携式铝合金全封闭外壳 |
|
|
工作环境 |
工作温度 |
-40 ~ +70℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
|
产品型号 |
串口 |
以太网接口 |
|
HDLC-USB-200 |
2 x RS-232/422/485同异步串口 |
1 x 100M |
