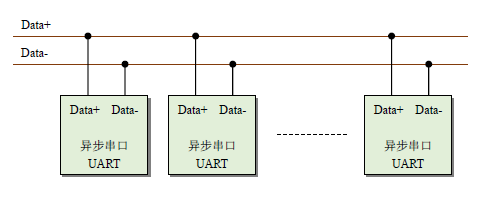

常规的RS-485异步通信，总线是一对数据差分线。

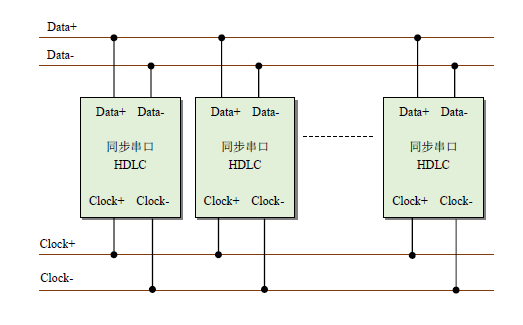

由于HDLC为同步通信，必须有时钟信号才能保持数据位的同步，因此总线由两对差分线组成，即数据总线、时钟总线。
发送时，时钟信号、数据信号同时输出。节点在发送完成时切换为接收状态，时钟、数据都停止发送。
在某些HDLC同步通信应用中，系统仅能提供一对数据差分线。这就要求数据信号采用携带时钟信息的编码格式，如NRZI、曼彻斯特编码等。
比较典型的应用是列车TCMS应用，采用NRZI编码，利用一对数据差分线作为RS-485总线。在总线上所有节点约定一个相同波特率的条件下，可以确保HDLC通信的可靠。
