产品概览
简介

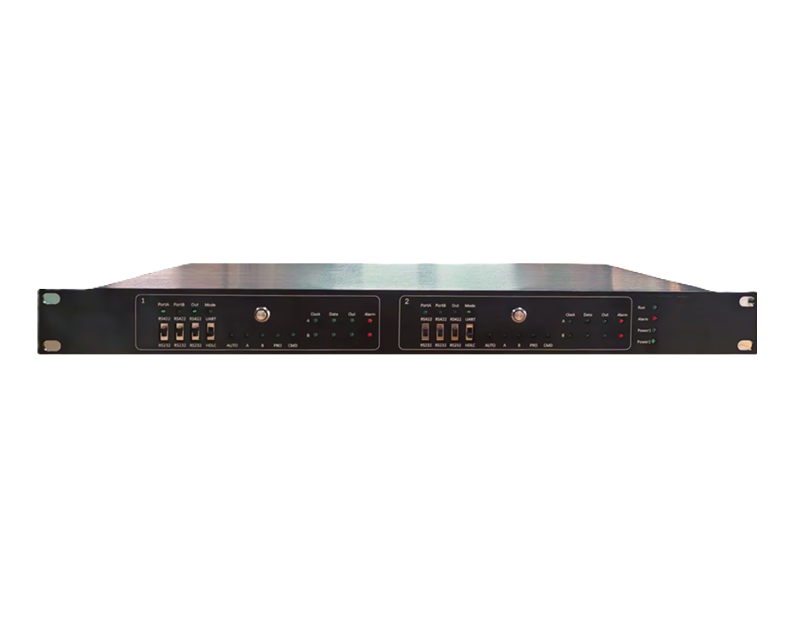

亚册HDLC-SWITCH空管雷达信号比选器，内置两个独立比选单元，每个单元具备全线路状态感知能力，可对两路输入的SSR/ADS-B空管监视信号进行实时比对并优选输出。
产品采用1U、19英寸标准机架式机箱，具备低功耗、无风扇高可靠特性，支持双电源冗余，适用于空管关键场景的稳定运行。
应用
空中交通管理（ATC）
空管一次雷达（PSR）、二次雷达（SSR）、ADS-B信号比选
空管自动化系统或监视系统的雷达信号引接
同步HDLC串口比选
异步UART串口比选
规格
| 项目 | 参数 | 详细规格 |
| 功能 | 比选器 | 支持从2路输入信号中优选1路信号输出 |
| 比选单元 | 数量 | 2个独立工作的比选单元 |
| 串口 | 输入接口 | 每单元 2 x DB25 孔型 |
| 输出接口 | 每单元 1 x DB25 孔型 | |
| 工作模式 | 同步HDLC、异步UART | |
| 接口类型 | RS-232 全双工、RS-422 全双工 | |
| 波特率 | RS-232：≤ 250 kbps RS-422：≤ 12 Mbps | |
| ESD保护 | ±15kV | |
| 以太网接口 | 数量 | 1 x RJ-45 |
| 速率 | 100 Mbps，支持MDI/MDIX自适应 | |
| 配置管理 | 配置工具 | yacer-DMS配置管理软件 |
| 配置接口 | 以太网接口 | |
| 电源需求 | 电源冗余 | 双AC冗余（AC1优先） |
| 交流供电 | 85~265VAC | |
| 功耗 | < 5 W | |
| 机械特性 | 尺寸 | 高度1U、标准19英寸宽度，上架式，无风扇设计 |
| 重量 | 3.0 kg | |
| 工作环境 | 工作温度 | -10～+60℃ |
| 储存温度 | -30～+75℃ | |
| 工作湿度 | 30～90%RH（无凝结） | |
| 储存湿度 | 10～90%RH（无凝结） |
订购选型
| 产品型号 | 比选单元 | 串口 | 以太网 | 电源冗余 |
| HDLC-SWITCH-200 | 2个 | 2 x 3 x DB25孔型 （2个比选单元，每个单元包括2个输入和1个输出） | 1×100M | 双AC |
用户手册
HDLC-SWITCH 用户手册
HDLC-SWITCH 空管雷达信号比选器用户手册
空管雷达比选器链路切换测试用例
HDLC-SWITCH 空管雷达比选器链路切换测试用例
软件工具
yacer-DMS 配置管理软件
亚册HDLC、MVB、TRDP、SDLC通信产品的配置管理软件。
easy-HDLC 调试助手
调试同步HDLC协议转UDP的免费工具软件。
