产品概览
简介

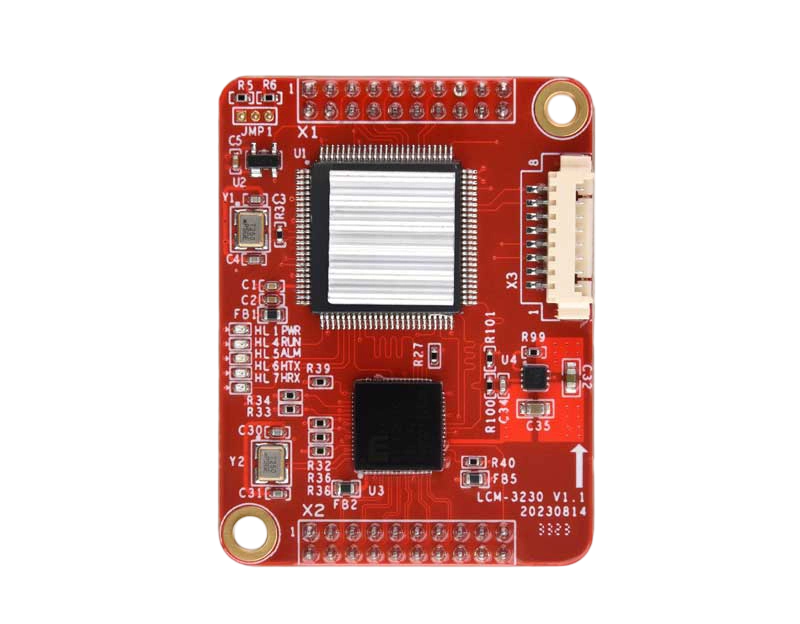

亚册 TRDP-UDP列车双归属TRDP嵌入式模块，配备2路TRDP以太网PHY接口、1路TCP/IP以太网PHY接口、1路UART接口及1路CAN接口，可实现TRDP与UDP、串口、CAN总线之间的协议转换。

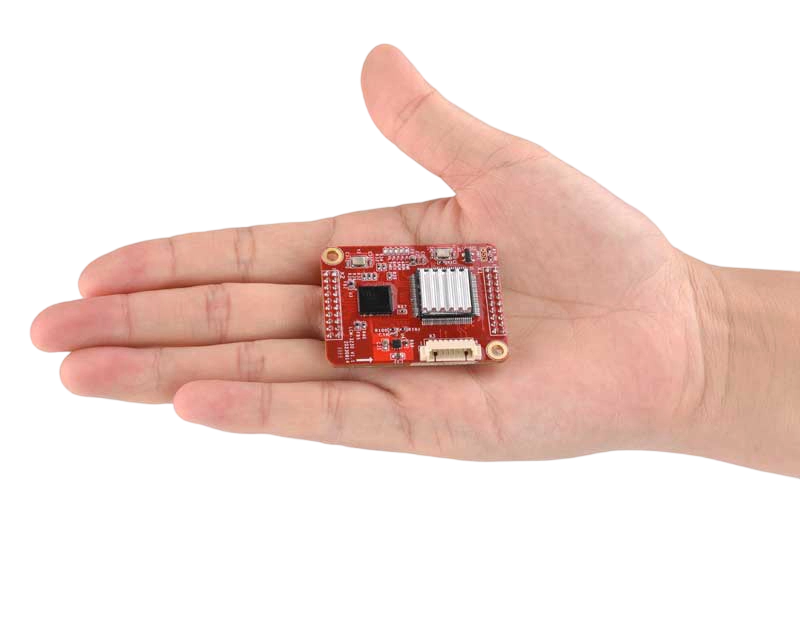

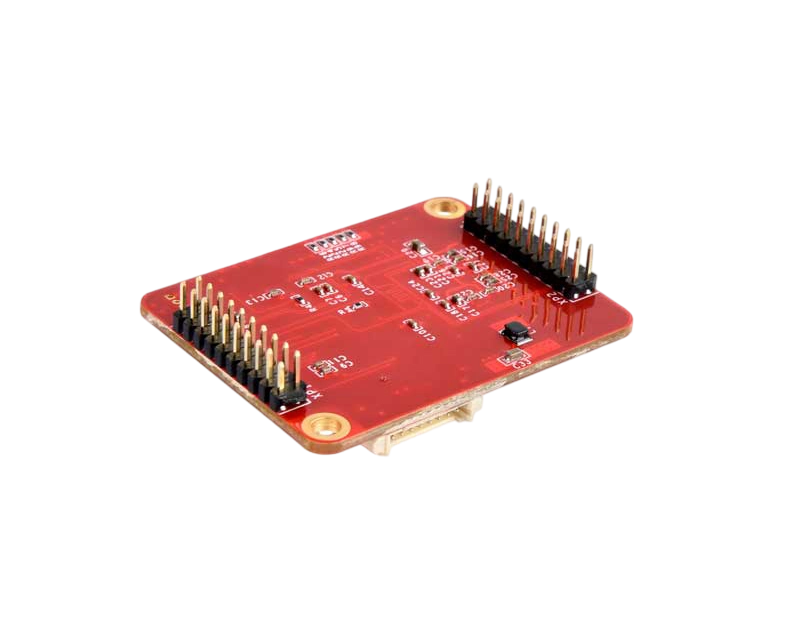

模块尺寸仅 35 x 45 mm，采用2.0 mm间距插针接口，支持+3.3V供电，具备低功耗特性。产品采用工业级宽温设计，稳定可靠，适用于列车严苛环境下的嵌入式应用。
应用
TRDP协议转UDP
TRDP接口转串口
TRDP以太网转CAN总线
列车控制和管理系统（TCMS）
列车机车通信网络（TCN）
嵌入式应用与开发
规格
| 项目 | 参数 | 详细规格 |
| TRDP 以太网接口 | 数量 | 2 x 100M PHY |
| 速率 | 100 Mbps 全双工 | |
| 协议 | TRDP | |
| TCP/IP 以太网接口 | 数量 | 1 x 100M 物理层 |
| 速率 | 100 Mbps | |
| 协议 | TCP/IP | |
| UART 接口 | 电平标准 | 3.3V LVCMOS/TTL |
| 双工模式 | 全双工 | |
| 波特率 | ≤ 921.6 kbps | |
| CAN 接口 | 电平标准 | 3.3V LVCMOS/TTL |
| 工作模式 | CAN 2.0A、CAN2.0B，ISO 11898 | |
| 波特率 | ≤ 1 Mbps | |
| 配置管理 | 配置工具 | yacer-DMS配置管理软件 |
| 配置接口 | 以太网接口 专用DMS-UART接口（借助于亚册DMS-UART-8P配置线） | |
| 电源 | 输入电压 | +3.3 VDC |
| 功耗 | < 2 W | |
| 机械特性 | 尺寸 | 35 x 45 mm |
| 重量 | 25 g | |
| 工作环境 | 工作温度 | -40～+85℃ |
| 储存温度 | -40～+85℃ | |
| 工作湿度 | 5～95%RH（无凝结） |
订购选型
| 产品型号 | 以太网接口 | 串口 | CAN |
| TRDP-UDP-320 | 3 x 100M PHY | 1 x UART | 1 x CAN |
