产品概览
简介

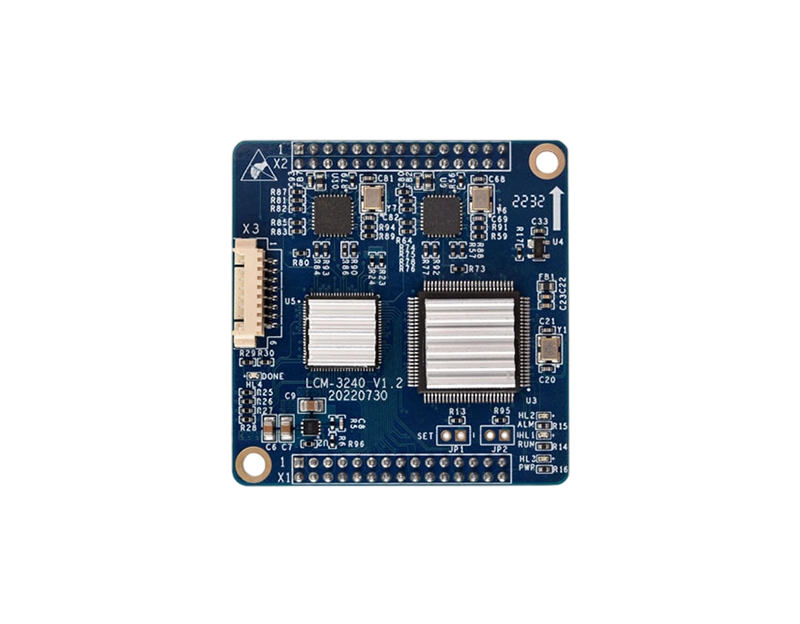

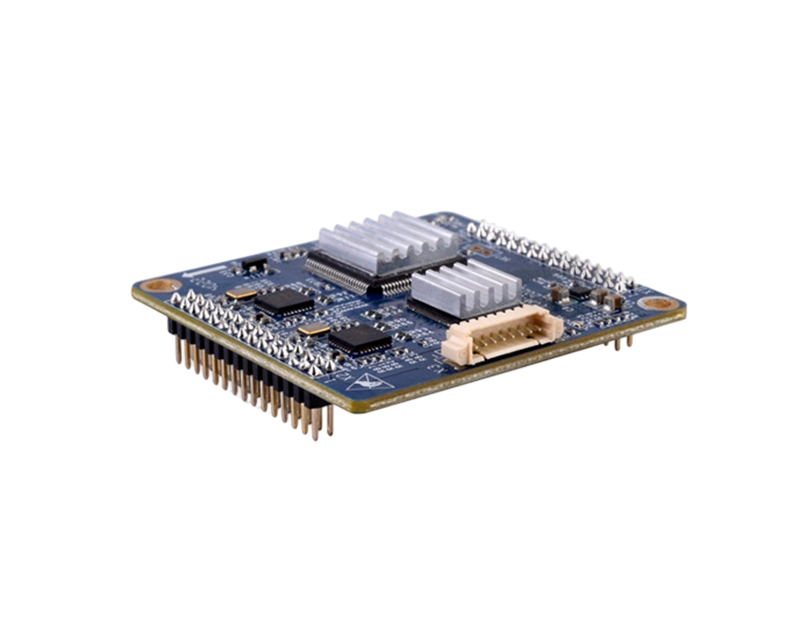

亚册TRDP-MVB嵌入式通信模块，集成1路MVB接口、2路TRDP以太网接口、1路UART串口及1路CAN接口，支持MVB、TRDP两种列车总线与串口、CAN总线之间的协议转换。

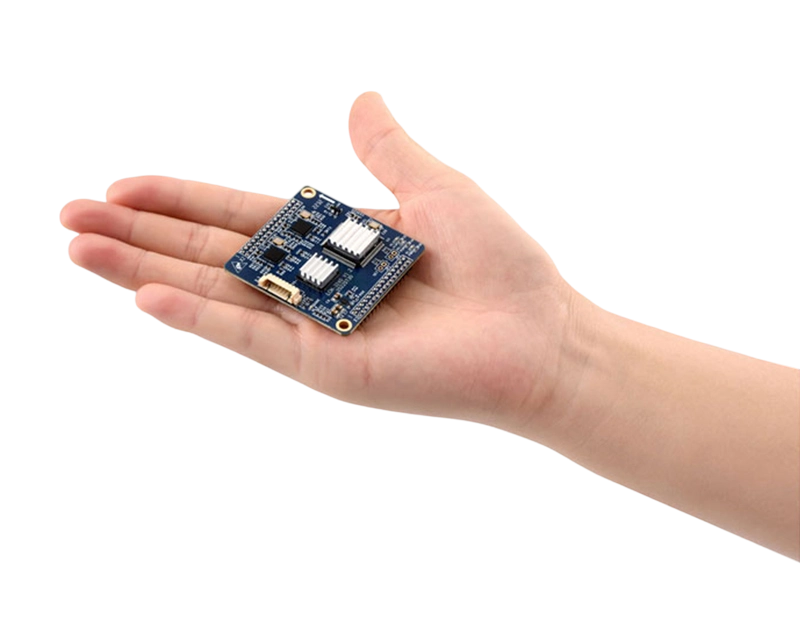

模块采用46.5 mm x 48 mm微小尺寸设计，2.0mm间距插针接口，+3.3V供电，具备工业级宽温工作特性，适用于空间受限的嵌入式列车通信应用。
应用
TRDP接口、UART串口之间的转换
TRDP协议、CAN总线接口之间的转换
MVB接口、UART串口之间的转换
MVB总线、CAN总线接口之间的转换
列车控制和管理系统（TCMS）
列车机车通信网络（TCN）
嵌入式应用与开发
规格
| 项目 | 参数 | 详细规格 |
| 以太网接口 | 数量 | 2 x 100M PHY |
| 速率 | 100 Mbps | |
| 网络协议 | TRDP协议 | |
| UART 串口 | 数量 | 1 x 3.3V LVCMOS/TTL |
| 双工模式 | 全双工 | |
| 工作模式 | UART | |
| 波特率 | ≤ 921.6 kbps | |
| MVB 接口 | 数量 | 1 x 3.3V LVCMOS/TTL |
| 介质支持 | EMD、ESD | |
| 协议支持 | 设备状态、过程数据(PD) | |
| PD端口数量 | 16 | |
| CAN 接口 | 电平标准 | 1 x 3.3V LVCMOS/TTL |
| 工作模式 | CAN 2.0A、CAN 2.0B、ISO 11898 | |
| 波特率 | ≤ 1 Mbps | |
| 配置管理 | 配置工具 | yacer-DMS配置管理软件 |
| 配置接口 | 专用DMS-UART接口（借助于亚册DMS-UART-8P配置线） | |
| 电源 | 供电电压 | +3.3 VDC |
| 功耗 | < 2 W | |

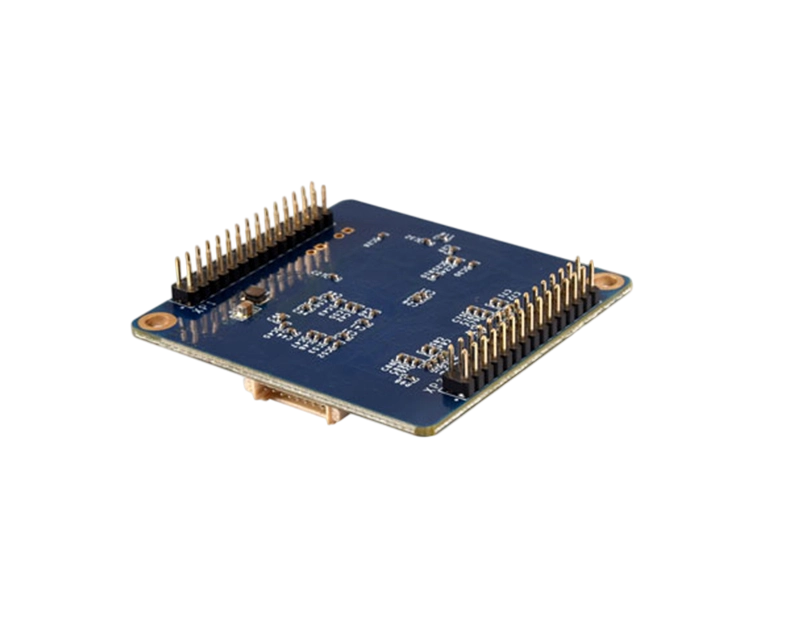

| 机械特性 | 连接器 | 2个30PIN双排插针接口（2*15），间距为2.0mm |
| 尺寸 | 46.5 x 48 mm | |
| 重量 | 25 g | |
| 工作环境 | 工作温度 | -40～+85℃ |
| 储存温度 | -40～+85℃ | |
| 工作湿度 | 5～95%RH（无凝结） |
订购选型
| 产品型号 | MVB接口 | 以太网接口 | 串口 | CAN接口 |
| TRDP-MVB-420 | 1 x MVB | 2 x 100M PHY | 1 x UART | 1 x CAN |
用户手册
TRDP-MVB 用户手册
TRDP-MVB 列车双总线通信模块用户手册
3D 模型-LCM3240
使用评估板验证 TRDP-MVB 功能
软件工具
yacer-DMS 配置管理软件
亚册HDLC、MVB、TRDP、SDLC通信产品的配置管理软件。
TRDP-Analyzer 测试分析软件
TRDP协议过程数据（PD）发送、接收测试工具软件。
TRDP-Serial 调试助手
列车以太网TRDP协议转串口调试工具软件。
MVB-Serial 调试助手
列车MVB总线转串口调试工具软件。
DMS-UART
亚册DMS-UART-8P配置线的驱动程序。
