产品概览
简介

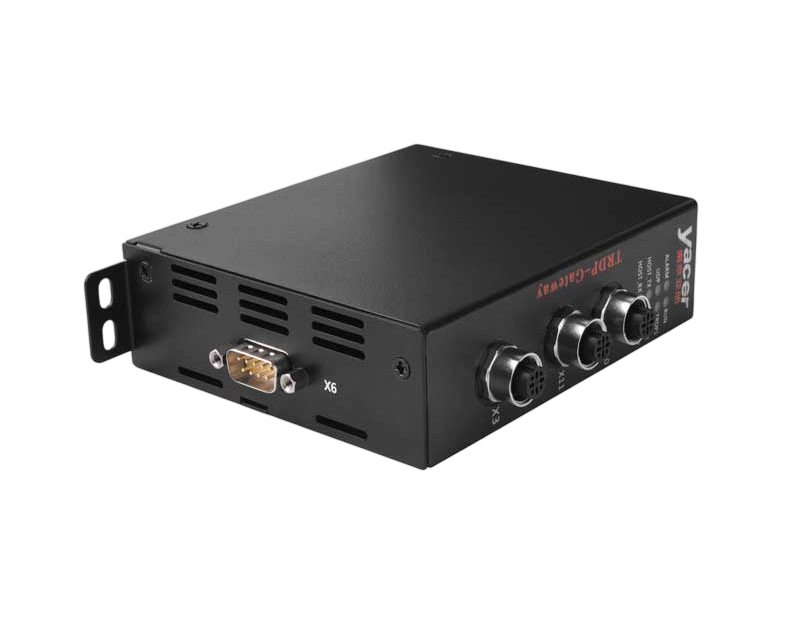

亚册 TRDP-Gateway列车以太网通信网关，配备双归属TRDP接口、1路TCP/IP以太网接口、1路串行接口及1路CAN接口，可实现TRDP与UDP、串口、CAN总线之间的协议转换，并支持TRDP PD数据采集功能。
产品采用工业级宽温设计，具备完善的电气隔离保护，结构小巧紧凑，适用于复杂的列车通信环境，满足轨道交通对可靠性、实时性和稳定性的要求。
应用
TRDP、以太网之间的协议转换
TRDP、串口之间的接口转换
TRDP、CAN总线之间的转换
列车控制和管理系统（TCMS）
列车机车通信网络（TCN）
规格
| 项目 | 参数 | 详细规格 |

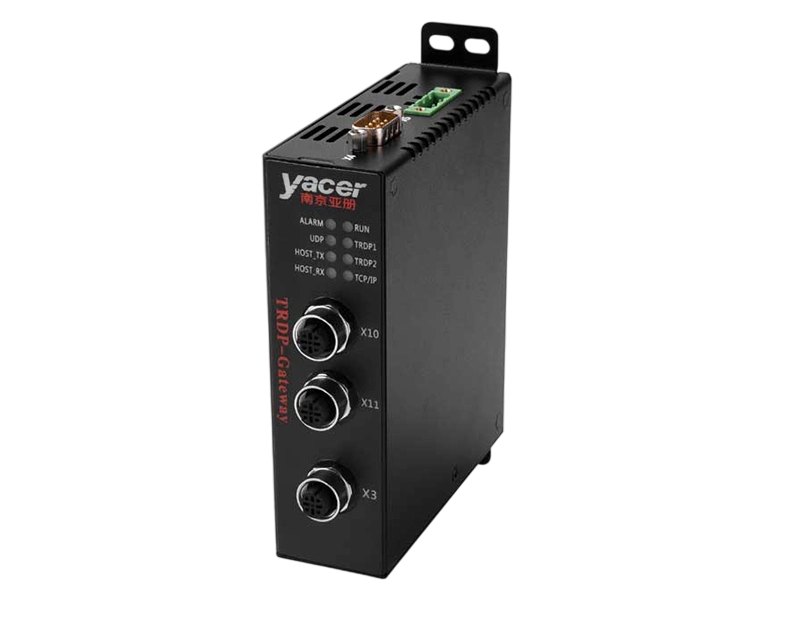

| TRDP 以太网接口 | 连接器 | 2x M12 （D编码孔型） |
| 速率 | 100 Mbps 全双工 | |
| 网络协议 | TRDP | |
| 隔离保护 | 1.5 kVrms | |
| TCP/IP 以太网接口 | 连接器 | 1x M12 （D编码孔型） |
| 速率 | 100Mbps 自协商 | |
| 网络协议 | TCP/IP | |
| 隔离包含 | 1.5 kVrms | |

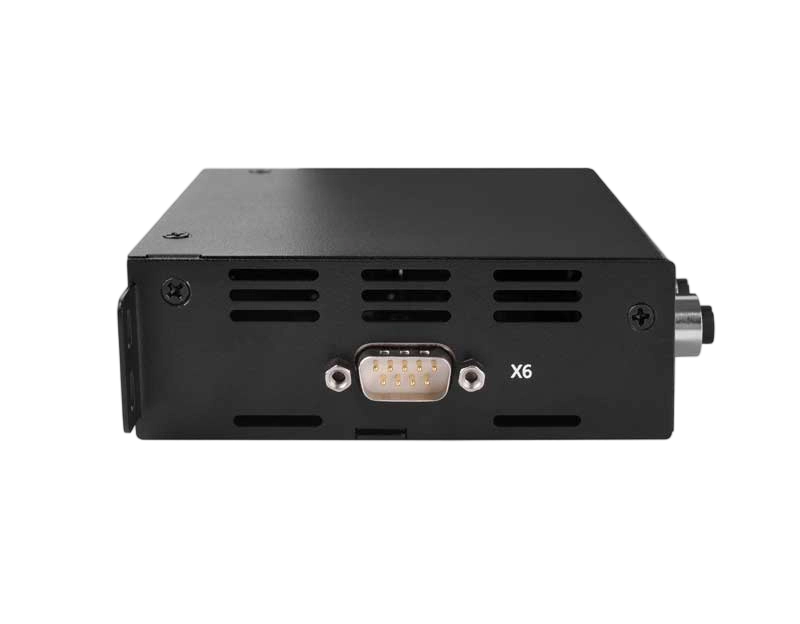

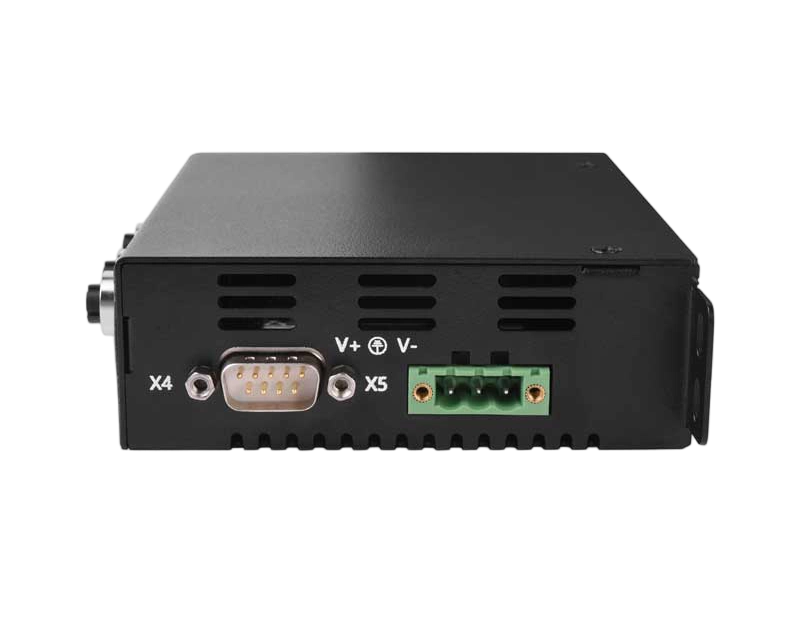

| 串口 | 连接器 | 1x DB9 针型（X6） |
接口类型 （三选一） | • RS-232 全双工串口 • RS-422 全双工带隔离串口 • RS-485 半双工带隔离串口 | |
| 波特率 | ≤ 921.6 kbps | |
| 隔离保护 | 2.5 kVrms | |
| CAN接口 | 连接器 | 1x DB9 针型（X4） |
| 接口类型 | CAN总线隔离接口（CAN 2.0A、CAN 2.0B、ISO 11898） | |
| 波特率 | 50 Kbps ~ 1 Mbps | |
| 隔离保护 | 2.5 kVrms | |
| 配置管理 | 配置工具 | yacer-DMS 配置管理软件 |
| 配置接口 | 以太网接口 | |
| 电源 | 供电电压 | LV：标称24V，范围9～36VDC MV：标称36V、48V，范围18～75VDC HV：标称72V、96V、110V，范围40~160VDC |
| 隔离保护 | >1.5 kVrms，支持防反接保护 | |
| 功耗 | < 3 W | |
| 电源接口 | 3位5.08mm端子 | |
| 机械特性 | 尺寸 | 高 x 宽 x 深：124 x 36 x 104 mm |
| 重量 | 500 g | |
| 工作环境 | 工作温度 | -40～+70℃ |
| 储存温度 | -40～+85℃ | |
| 工作湿度 | 5～95%RH（无凝结） |
订购选型
| TRDP-Gateway-32 | 3 | -LV |
| 串口定义： | ||
| • 无 | 0 | |
| • 全双工RS-232串口 | 3 | |
| • 全双工RS-422串口 | 4 | |
| • 半双工RS-485串口 | 5 | |
| 供电电压范围： | ||
| • 标称24V，范围9~36VDC | -LV | |
| • 标称36V、48V，范围18~75VDC | -MV | |
| • 标称72V、96V、110V，范围40~160VDC | -HV | |
