产品概览
简介

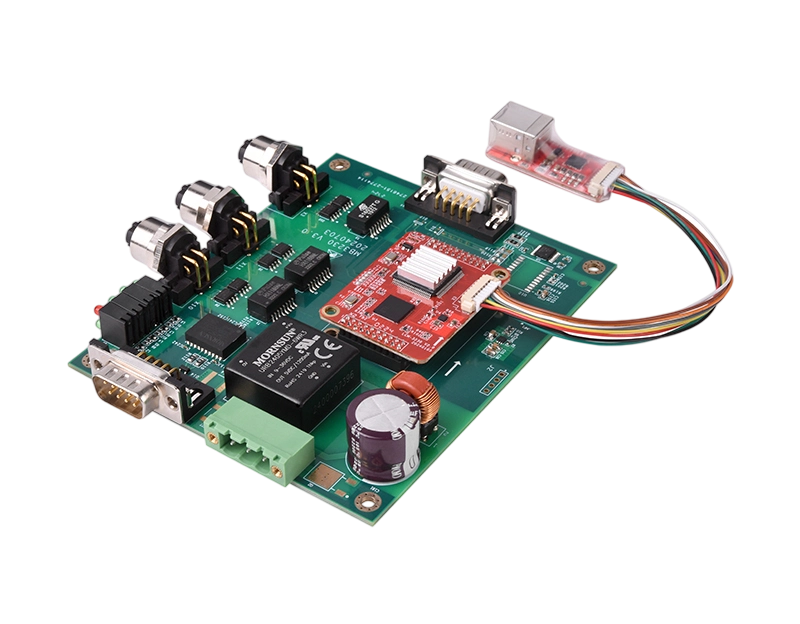

亚册TRDP-ETH双归属TRDP网卡，集成2路冗余TRDP以太网接口、1路TCP/IP以太网接口、1路串口和1路CAN接口，支持TRDP协议与UDP、串口或CAN总线之间的双向协议转换。
应用
TRDP、以太网之间的协议转换
TRDP、串口之间的接口转换
TRDP、CAN总线之间的转换
列车控制和管理系统（TCMS）
列车机车通信网络（TCN）
嵌入式应用与开发
规格
| 项目 | 参数 | 详细规格 |
| TRDP 以太网接口 | 连接器 | 2x M12 （D编码孔型） |
| 速率 | 100 Mbps 全双工 | |
| 网络协议 | TRDP | |
| 隔离包含 | 1.5 kVrms | |
| TCP/IP 以太网接口 | 连接器 | 1x M12 （D编码孔型） |
| 速率 | 100 Mbps | |
| 网络协议 | TCP/IP | |
| 隔离包含 | 1.5 kVrms | |
| 串口 | 连接器 | 1x DB9 针型（X6） |
接口类型 （三合一） | • RS-232 全双工串口 • RS-422 全双工带隔离串口 • RS-485 半双工带隔离串口 | |
| 波特率 | ≤ 921.6 kbps | |
| 隔离保护 | 2.5 kVrms | |
| CAN 接口 | 连接器 | 1x DB9 针型（X4） |
| 接口类型 | CAN总线隔离接口（CAN 2.0A、CAN 2.0B、ISO 11898） | |
| 波特率 | 50K bps ~ 1 Mbps | |
| 隔离保护 | 2.5 kVrms | |
| 配置管理 | 配置工具 | yacer-DMS配置管理软件 |
| 配置接口 | • 以太网接口 • 专用DMS-UART接口（借助于亚册DMS-UART-8P配置线） | |
| 电源 | 供电电压 | • LV：标称24V，范围9～36VDC • MV：标称36V、48V，范围18～75VDC • HV：标称72V、96V、110V，范围40~160VDC |
| 隔离保护 | >1.5 kVrms，支持防反接保护 | |
| 功耗 | < 3 W | |
| 电源接口 | 3位5.08mm端子 | |
| 机械特性 | 尺寸 | 120 × 100 mm |
| 重量 | < 200 g | |
| 工作环境 | 工作温度 | -40～+85℃ |
| 储存温度 | -40～+85℃ | |
| 工作湿度 | 5～95%RH（无凝结） |
订购选型
| TRDP-ETH-32 | 3 | -LV |
| 串口定义： | ||
| • 无 | 0 | |
| • 全双工RS-232串口 | 3 | |
| • 全双工RS-422串口 | 4 | |
| • 半双工RS-485串口 | 5 | |
| 供电电压范围： | ||
| • 标称24V，范围9~36VDC | -LV | |
| • 标称36V、48V，范围18~75VDC | -MV | |
| • 标称72V、96V、110V，范围40~160VDC | -HV | |
用户手册
TRDP-ETH 用户手册
TRDP-ETH 双归属列车以太网卡用户手册
TRDP-ETH 功能评估验证指南
软件工具
yacer-DMS 配置管理软件
亚册HDLC、MVB、TRDP、SDLC通信产品的配置管理软件。
TRDP-Analyzer 测试分析软件
TRDP协议过程数据（PD）发送、接收测试工具软件。
TRDP-Serial 调试助手
列车以太网TRDP协议转串口调试工具软件。
TRDP-UDP 调试助手
列车TRDP协议转以太网调测工具软件。
TRDP-Acquisition 采集显示软件
TRDP过程数据（PD）采集和显示工具软件。
DMS-UART
亚册DMS-UART-8P配置线的驱动程序。
