产品概览
简介

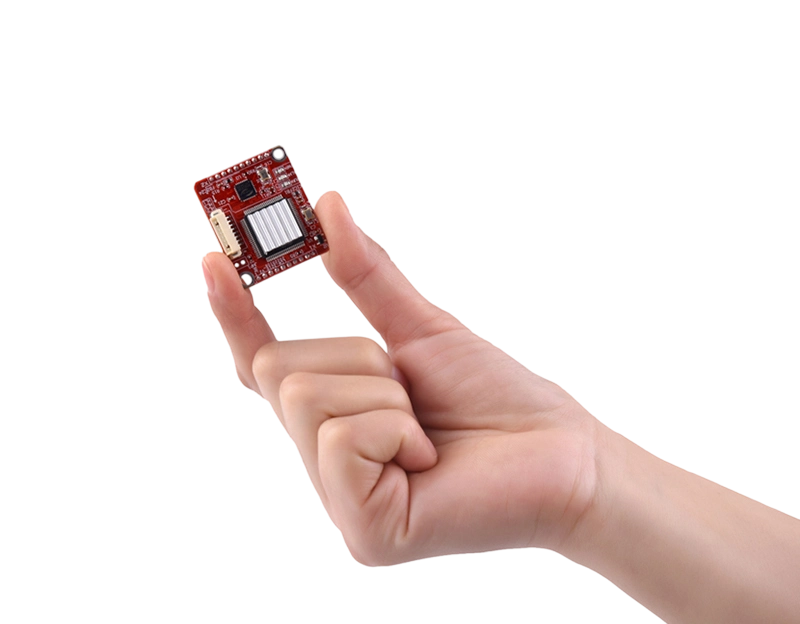

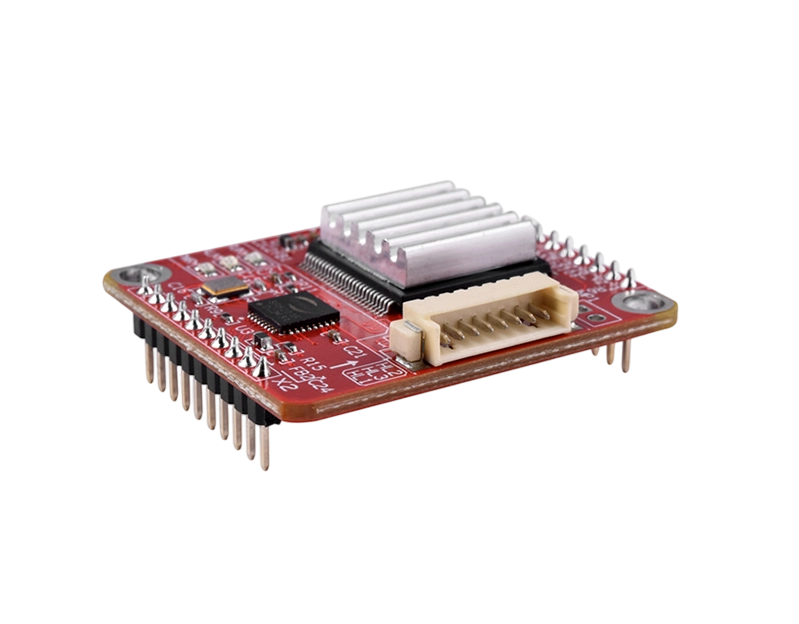

亚册TRDP-CAN-UART微型嵌入式转换模块，集成1路TRDP以太网PHY接口、1路UART接口和1路CAN接口，支持TRDP协议与串口或CAN总线之间的双向协议转换。

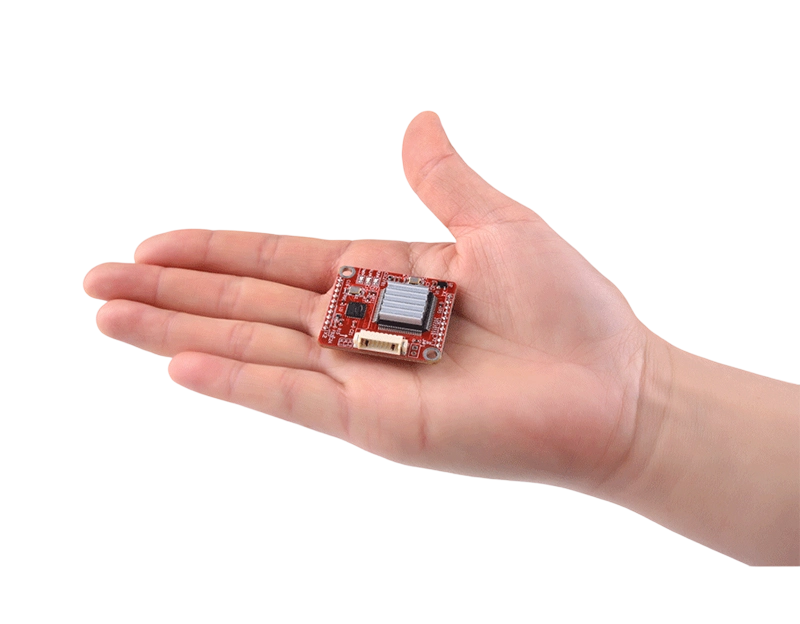

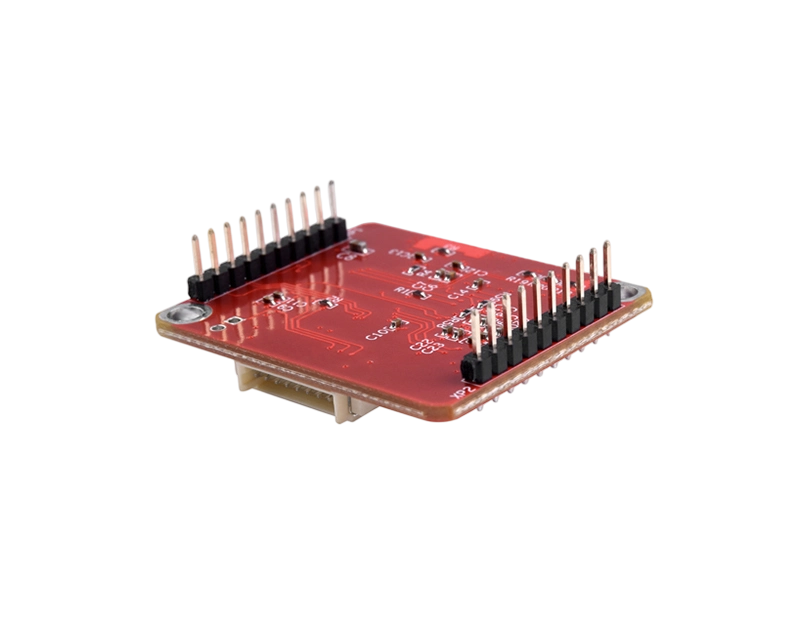

模块尺寸仅为30 x 35 mm，采用2.0mm间距插针接口，便于嵌入式集成。支持+3.3V单电源供电，功耗低，适用于工业级宽温环境，满足严苛工业应用需求。
应用
TRDP协议、UART串口转换
TRDP协议、CAN总线接口转换
列车控制和管理系统（TCMS）
列车机车通信网络（TCN）
嵌入式应用与开发
规格
| 项目 | 参数 | 详细规格 |
| 以太网接口 | 数量 | 1 x 100M PHY |
| 速率 | 百兆全双工 | |
| 协议 | TRDP 协议 | |
| UART 接口 | 电平标准 | 1 x 3.3V LVCMOS/TTL |
| 双工模式 | 全双工、半双工 | |
| 波特率 | ≤ 921.6 kbps | |
| CAN 接口 | 电平标准 | 1 x 3.3V LVCMOS/TTL |
| 工作模式 | CAN 2.0A、CAN 2.0B、ISO 11898 | |
| 波特率 | ≤ 1 Mbps | |
| 电源需求 | 输入电压 | +3.3 VDC |
| 功耗 | < 1 W | |
| 机械特性 | 接口 | 2.0 mm 插针接口 |
| 尺寸 | 30 mm x 35 mm | |
| 重量 | < 15 g | |
| 工作环境 | 工作温度 | -40～+85℃ |
| 储存温度 | -40～+85℃ | |
| 工作湿度 | 5～95%RH（无凝结） |
订购选型
| 产品型号 | 以太网接口 | 串口 | CAN接口 |
| TRDP-CU-220 | 1 x 100M PHY | 1 x UART | 1 x CAN |
用户手册
TRDP-CAN-UART 用户手册
TRDP-CAN-UART 嵌入式以太网转换模块用户手册
3D 模型-TRDP-CU
使用评估板验证 TRDP-CAN-UART 功能
软件工具
yacer-DMS 配置管理软件
亚册HDLC、MVB、TRDP、SDLC通信产品的配置管理软件。
TRDP-Analyzer 测试分析软件
TRDP协议过程数据（PD）发送、接收测试工具软件。
TRDP-Serial 调试助手
列车以太网TRDP协议转串口调试工具软件。
DMS-UART
亚册DMS-UART-8P配置线的驱动程序。
