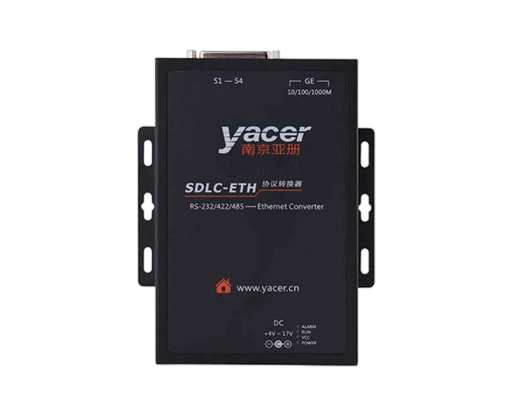

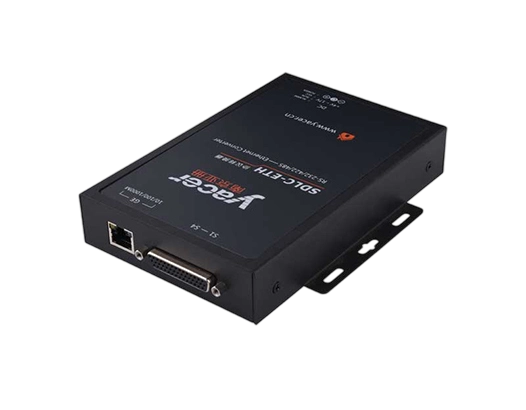

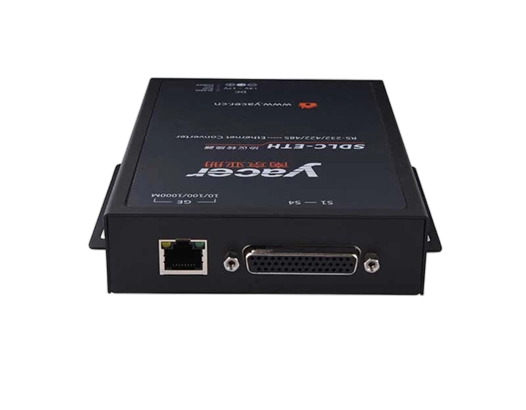

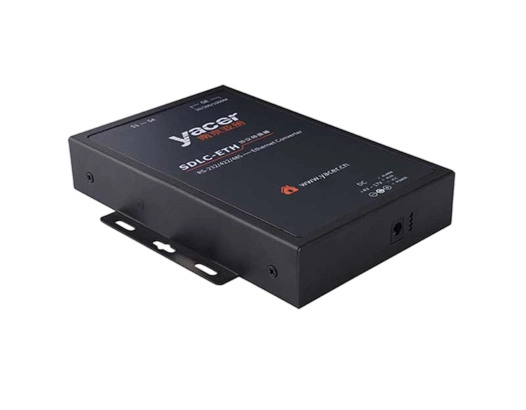

SDLC-ETH 高速同步串口转换器

1x 千兆以太网口

4x RS-232/422/485高速同异步串口

工作模式：同步HDLC/SDLC、异步UART、Bit流

编码格式：NRZ、NRZI、DBPL、曼彻斯特、差分曼彻斯特

串口、以太网接口转换，HDLC、UDP协议转换

同步串口-异步串口转换

立即咨询

产品概览

简介

亚册SDLC-ETH协议转换器，提供4路高速RS-232/422/485多协议串口，支持同步HDLC/SDLC协议及异步UART模式；配备1路千兆以太网口，实现串口与以太网之间的协议转换，并支持串口以太网桥接功能。

应用

串口、以太网接口转换

通过串口实现以太网桥接

同步串口、异步串口互相转换

高速同步串行数据传输与转换

遥测、测控数据采集传输

卫星、电台数据传输

航空、航天数据通信

规格

串口
数量	4
接口	1 x DB-44 孔型
工作模式	同步HDLC/SDLC、异步UART、同步Bit流
接口类型	RS-232、RS-422、RS-485，软件可设置
双工模式	全双工、半双工，软件可设置
编码格式	NRZ、NRZI、DBPL（Differential Bi-Phase Level）、曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester）
波特率	同步：≤ 20 Mbps 异步：≤ 3 Mbps
同步时钟	常规、主时钟、从时钟（外时钟）
ESD保护	±15 kV
以太网接口
数量	1 x RJ-45
速率	10/100/1000 Mbps，支持 MDI/MDIX 自适应
协议	TCP/IP
编程接口	UDP Server、UDP Client、支持单播/组播/广播
以太网网桥	支持基于串口的以太网桥接功能
在板编程二次开发
应用CPU	ARM Cortex-A9处理器，主频500 MHz
内存	DDR3，128 MB
Flash	6 MB版本空间，1 MB配置空间
数据接口	与通信CPU基于共享内存交互数据
配置管理
软件工具	yacer-DMS配置管理软件
配置接口	以太网接口
电源需求
输入电压	4~17 VDC
功耗	< 3 W

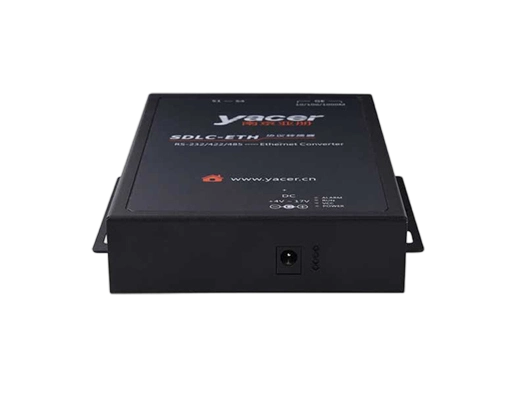

电源接口	DC 5.5 x 2.1 mm接口
机械特性
尺寸	高 x 宽 x 深：30 mm x 132 mm x 165 mm（含支耳）
重量	600 g
工作环境
工作温度	-40～+70℃
储存温度	-40～+85℃
工作湿度	5～95%RH（无凝结）

订购选型

型号

RS-232/422/485 串口

以太网接口

SDLC-ETH-201

2 个异步

2 个同步/异步

1×10/100/1000M

SDLC-ETH-401

4 个同步/异步

1×10/100/1000M
