1x 1000M以太网口
4x RS-232/422/485高速同异步串口
工作模式/同步HDLC、SDLC、异步UART、Bit流
串口、以太网接口转换，HDLC、UDP协议转换
同步串口-异步串口转换
CPCI/PXI 3U、CPCIe/PXIe 3U总线规格
产品概览
简介

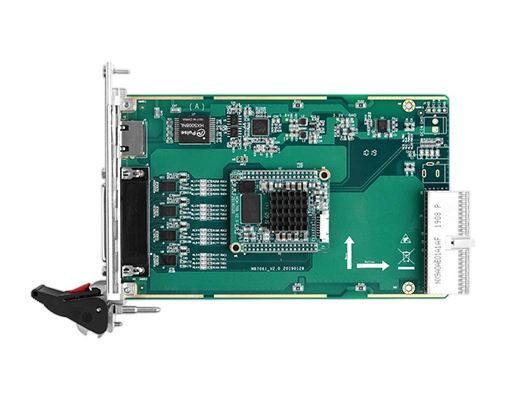

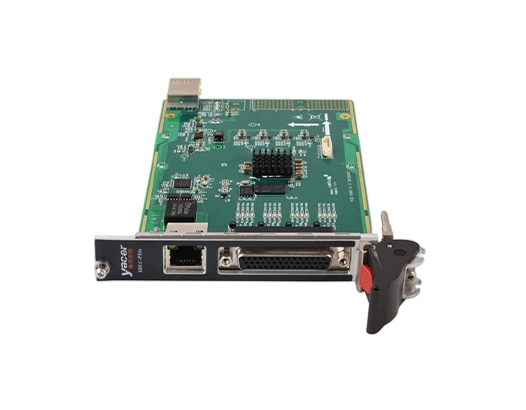

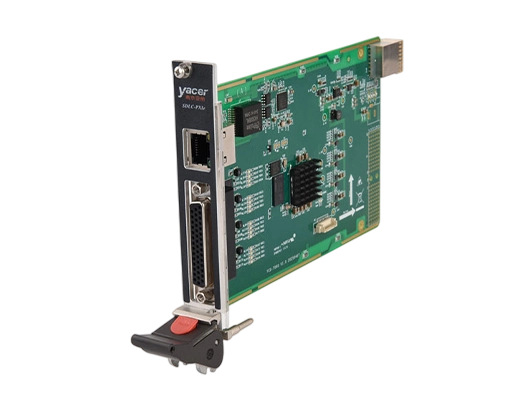

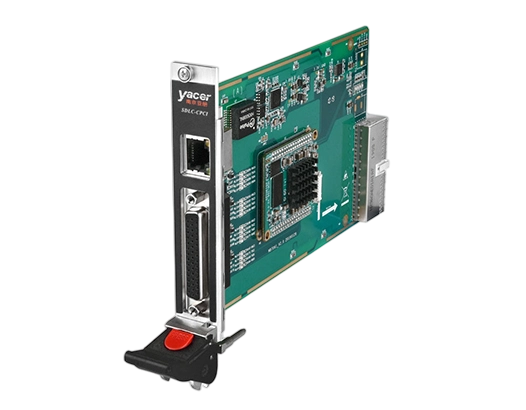

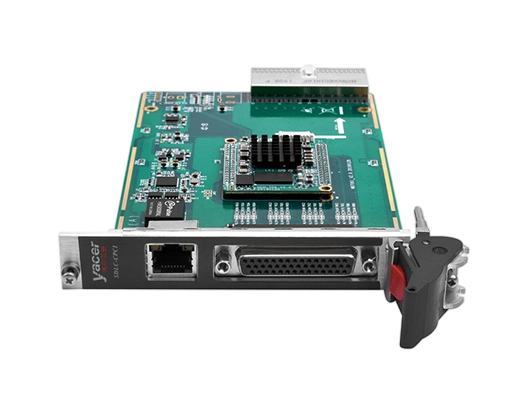

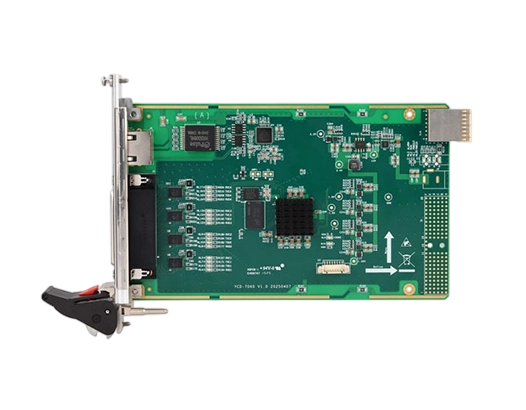

亚册SDLC-CPCI/PXIe高速串口通信卡，提供4路高速RS-232/422/485多协议串口，支持同步HDLC/SDLC协议。板载1路千兆以太网接口，可实现串口与以太网之间的协议转换，并支持串口以太网桥接功能。
可选CPCI/PXI 3U或CPCIe/PXIe 3U标准，免驱动设计，即插即用。
应用
串口转以太网，以太网转串口
通过串口实现以太网桥接
同步串口、异步串口互相转换
高速同步串行数据传输与转换
遥测、测控数据采集传输
卫星、电台数据传输
航空、航天数据通信
CPCI/CPCIe总线应用、PXI/PXIe总线应用
规格
| 项目 | 参数 | 规格详情 |
| 串口 | 数量 | 4 |
| 接口 | 1 x DB-44 孔型 | |
| 工作模式 | 同步HDLC/SDLC、异步UART、同步Bit流 | |
| 接口类型 | RS-232、RS-422、RS-485，软件可设置 | |
| 双工模式 | 全双工、半双工，软件可设置 | |
| 编码格式 | NRZ、NRZI、DBPL（Differential Bi-Phase Level）、 曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester） | |
| 波特率 | 同步 ≤ 20 Mbps 异步 ≤ 3 Mbps | |
| 同步时钟 | 常规、主时钟、从时钟（外时钟） | |
| ESD保护 | ±15 kV | |
| 以太网接口 | 数量 | 1 x RJ-45 |
| 速率 | 10/100/1000 Mbps，支持MDI/MDIX自适应 | |
| 协议 | TCP/IP | |
| 编程接口 | UDP Server、UDP Client，支持单播/组播/广播 | |
| 以太网网桥 | 支持基于串口的以太网桥接功能 | |
| 在板编程二次开发支持 | 应用CPU | ARM Cortex-A9处理器，主频500 MHz |
| 内存 | DDR3，128MB | |
| FLASH | 6MB版本空间，1MB配置空间 | |
| 数据接口 | 与通信CPU基于共享内存交互数据 | |
| 计算机总线 | CPCI/PXI | Compact PCI 3U、PXI 3 |
| CPCIe/PXIe | CPCIe 3U、PXIe 3U | |
| 驱动 | 免驱动 | |
| 配置管理 | 软件工具 | yacer-DMS配置管理软件 |
| 管理接口 | 以太网接口 | |
| 电源需求 | 输入电压 | 4.5~17 VDC |
| 功耗 | < 3 W | |
| 电源接口 | CPCI/PXI或CPCIe/PXIe总线供电 | |
| 机械特性 | 尺寸 | 长 x 宽：160 mm x 100 mm |
| 重量 | 180 g | |
| 工作环境 | 工作温度 | -40～+70℃ |
| 储存温度 | -40～+85℃ | |
| 工作湿度 | 5～95%RH（无凝结） |
订购选型
| 产品型号 | RS-232/422/485 串口 | 以太网 | 总线规格 |
| SDLC-CPCI-200-3U | 2x 同异步 + 2x 异步 | 1 x 10/100/1000M | CPCI/PXI 3U |
| SDLC-CPCI-400-3U | 4x 同异步 | 1 x 10/100/1000M | CPCI/PXI 3U |
| SDLC-PXIe-200-3U | 2x 同异步 + 2x 异步 | 1 x 10/100/1000M | CPCIe/PXIe 3U |
| SDLC-PXIe-400-3U | 4x 同异步 | 1 x 10/100/1000M | CPCIe/PXIe 3U |
