MVB-UDP 列车MVB协议转换模块

易集成易开发 EMD ESD+长期供货

1路MVB双线冗余接口，支持EMD、ESD+介质

1x 以太网PHY接口，实现MVB转UDP协议

1x 3.3V CMOS/TTL串口，实现MVB转UART

从站模式：支持多达32个PD源端口、宿端口

采集模式：只读接收，不影响总线运行

46.5 x 48mm小尺寸，2.54mm插针接口

+5V供电，工业级宽温

立即咨询

产品概览

简介

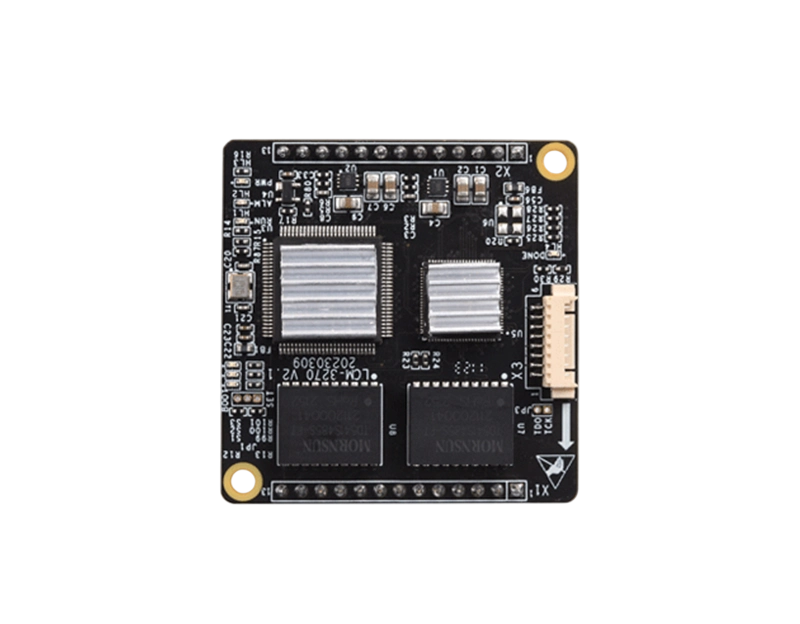

亚册MVB-UDP嵌入式列车从站网卡模块，集成1路带隔离的MVB接口、1路以太网PHY接口及1路UART接口，支持MVB协议与UDP、串口之间的协议转换，并具备MVB过程数据（PD）实时采集功能。

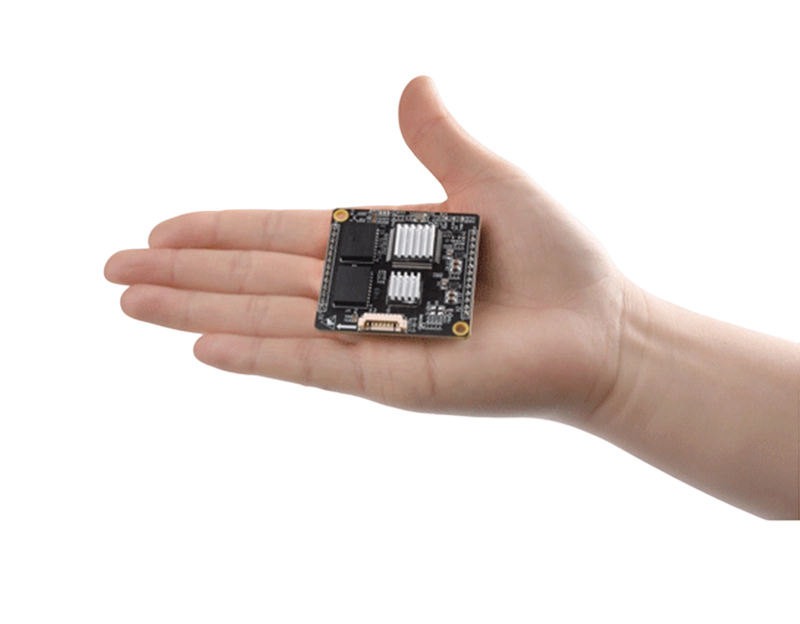

模块尺寸仅46.5×48mm，采用2.54mm插针接口，配置灵活、开发简便，适用于MVB通信接口的快速开发与集成。

应用

MVB协议、以太网之间的协议转换

MVB接口、串口之间的接口转换

列车控制和管理系统（TCMS）

列车机车通信网络（TCN）

多功能车辆总线通信（Multifunction Vehicle Bus）

嵌入式应用与开发

规格

项目	参数	详细规格
MVB接口	介质支持	EMD、ESD+
	设备分类	1类设备
	设备性能	设备状态、过程数据(PD)
	PD端口数量	32
	隔离保护	2.5 kVrms
以太网接口	数量	1 x PHY
	速率	100 Mbps
	网络协议	UDP
	编程接口	UDP Server、UDP Client，支持单播/组播/广播
串口	电平标准	3.3V LVCMOS
	工作模式	异步 UART
	波特率	≤ 921.6 kbps
配置管理	配置接口	专用DMS-UART接口（借助于亚册DMS-UART-8P配置线）以太网接口
配置管理	配置工具	yacer-DMS 配置管理软件
电源需求	输入电源	+5 VDC
电源需求	功耗	< 2 W

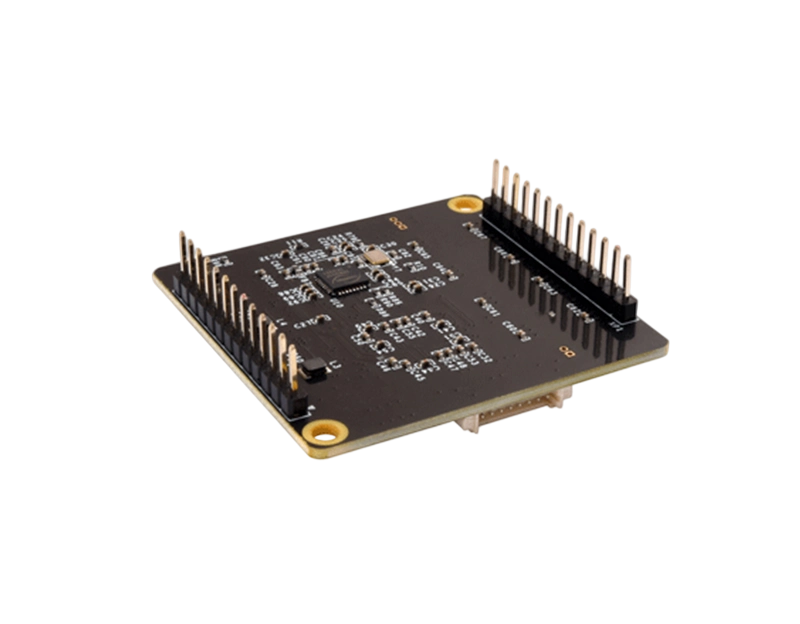

机械特性	连接器	2个13 PIN单排插针接口，间距为2.54mm
	尺寸	46.5 x 48 mm
	重量	15 g
工作环境	工作温度	-40～+85℃
	储存温度	-40～+85℃
	工作湿度	5～95%RH（无凝结）

用户手册

软件工具

产品型号	描述
MVB-UDP-300	1x MVB + 1x 100M 以太网 PHY接口 + 1x UART接口
