MVB-TCMS 列车MVB总线转换器

IEC61375 EN50155 EMD/ESD+

1x MVB 总线接口，可选EMD、ESD介质

2x 100M以太网口，实现MVB转UDP协议

多路串口，实现MVB转RS-232/422/485

支持MVB从站模式，可选支持TRDP协议

支持PD源、宿端口数量多达1024

供电可选：直流24/36/48/72/96/110VDC

立即咨询

产品概览

简介

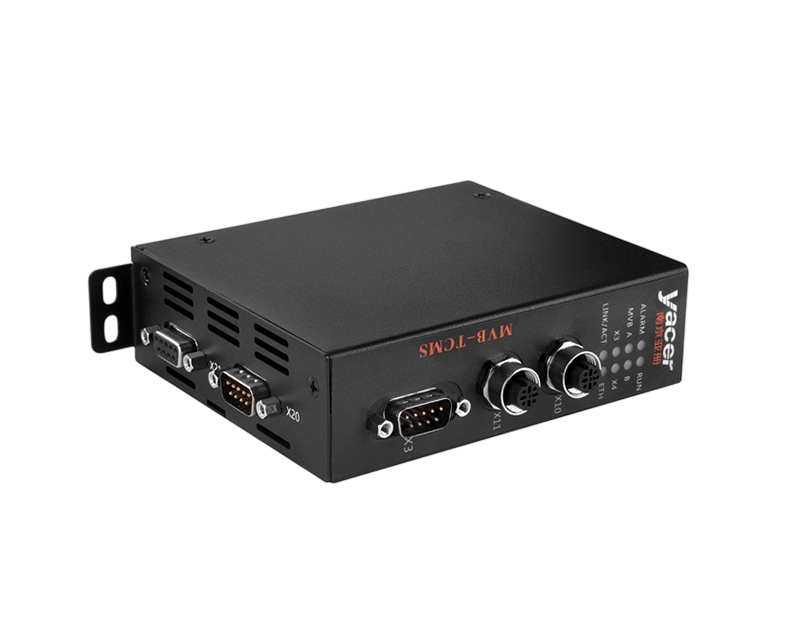

亚册MVB-TCMS列车MVB总线转换器，集成1路MVB接口、2路以太网接口，并支持RS-232/422/485及CAN等扩展接口，实现MVB、以太网、串口及CAN总线之间的协议转换，可选配支持TRDP协议。

产品采用工业级宽温设计，具备完善的隔离保护机制，结构紧凑，适用于列车通信网络应用。

应用

MVB、以太网接口之间的转换

MVB、串口之间的转换

串口、以太网接口之间的转换

CAN、以太网接口之间的转换

TRDP、UDP之间的转换

TRDP、串口之间的转换

列车控制和管理系统（TCMS）

列车机车通信网络（TCN）

规格

项目	参数	详细规格

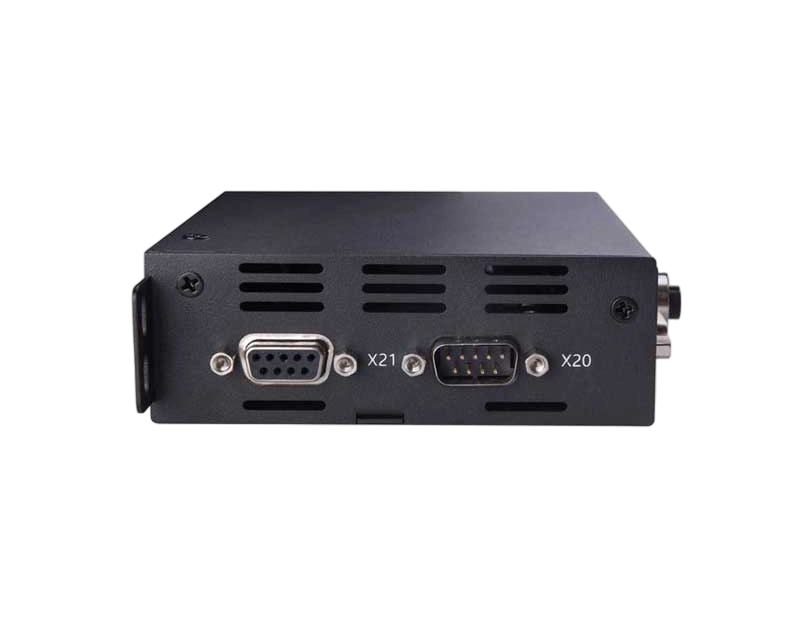

MVB接口 S1	连接器	1x DB9 针型（X20）+ 1x DB9 孔型（X21）
	介质类型	可选 EMD、ESD+
	设备分类	1类设备
	设备性能	设备状态、过程数据(PD)
	PD端口数量	1024
	隔离保护	2.5 kVrms
扩展接口 S3	连接器	1x DB9 针型（X3）
	接口类型（三选一	• RS-232 全双工串口 • RS-422 全双工带隔离串口 • RS-485 半双工带隔离串口
	波特率	异步 ≤ 1 Mbps
	隔离保护	2.5 kVrms

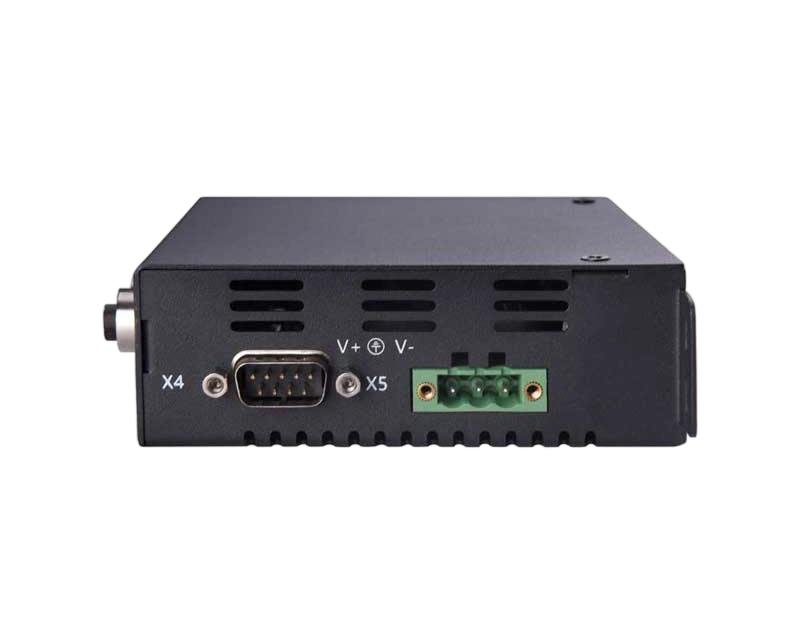

扩展接口 S4	连接器	1x DB9 针型（X4）
	接口类型（三选一）	• CAN总线隔离接口（CAN2.0A、CAN2.0B、ISO 11898） • RS-422 全双工带隔离串口 • RS-485 半双工带隔离串口
	波特率	UART≤1Mbps CAN：50kbps~1Mbps
	隔离保护	2.5 kVrms

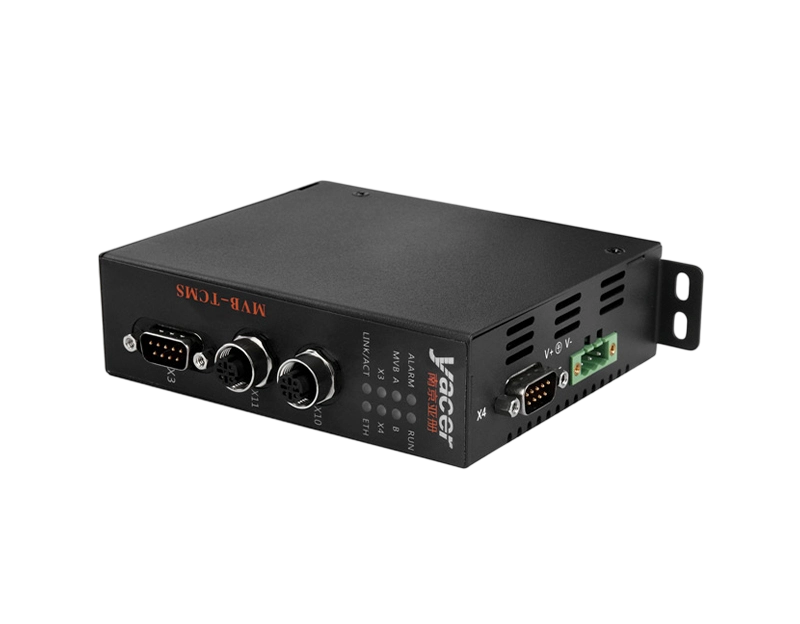

以太网接口	连接器	2x M12 （D编码孔型）
	功能	支持以太网交换、双IP
	速率	100Mbps
	网络协议	TCP/IP，可选支持TRDP
	编程接口	UDP Server、UDP Client 支持单播/组播/广播
	隔离保护	1.5 kVrms
配置管理	配置工具	yacer-DMS配置管理软件
配置管理	配置接口	以太网接口，可选串口
电源	供电电压	LV：标称24V，范围9～36VDC MV：标称36V、48V，范围18～75VDC HV：标称72V、96V、110V，范围40~160VDC
	隔离保护	>1.5 kV，支持防反接保护
	功耗	< 3 W
	电源接口	3位5mm端子（Phoenix Contact MSTB 2,5 / 3-GF兼容）
机械特性	尺寸	高 x 宽 x 深：124 x 36 x 104 mm
机械特性	重量	500 g
工作环境	工作温度	-40～+70℃
	储存温度	-40～+85℃
	工作湿度	5～95%RH（无凝结）
