产品概览
简介

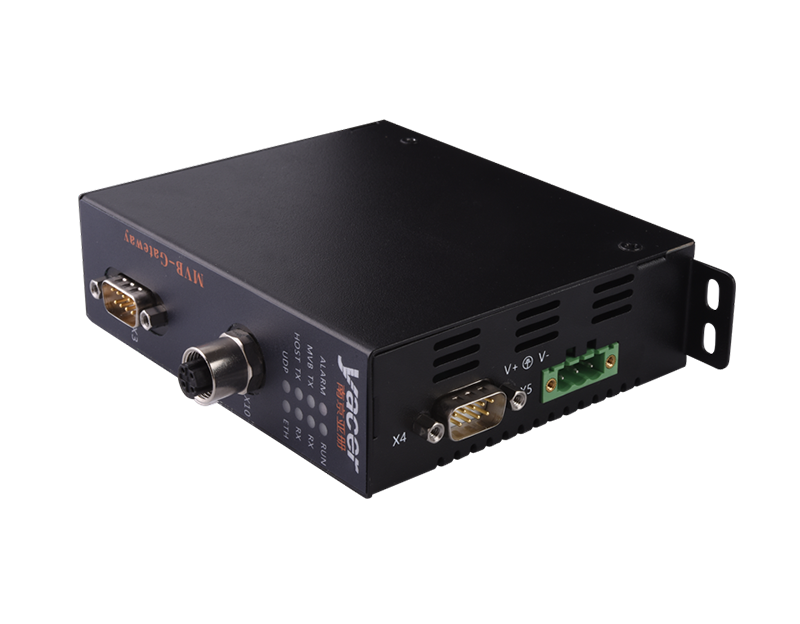

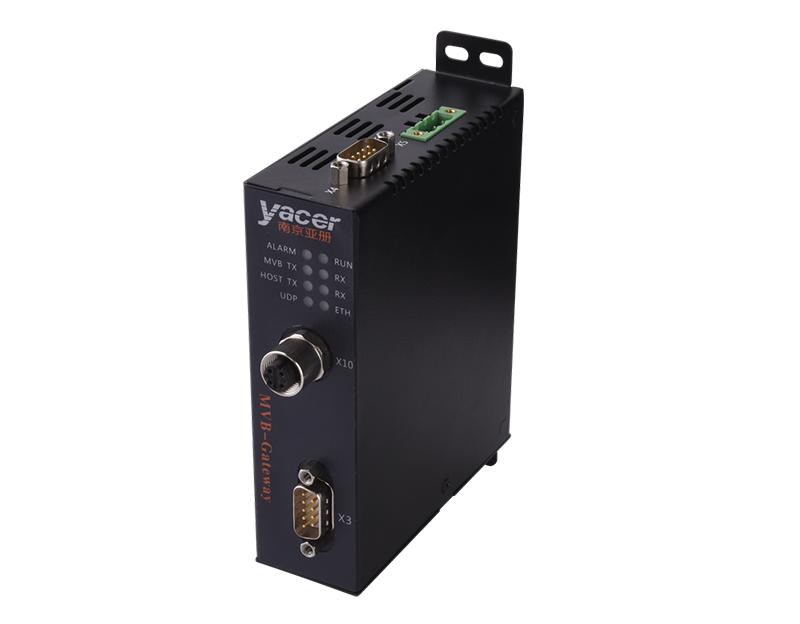

亚册MVB-Gateway多功能车辆通信网关，集成了MVB总线接口、以太网接口、串口和CAN口，支持MVB协议与以太网、串口、CAN总线之间的协议转换，并提供MVB总线过程数据（PD）的实时采集功能。
产品采用工业级宽温设计，具备完善的电气隔离与抗干扰保护机制，结构紧凑，适用于列车通信网络中的多种应用场景，满足轨道交通复杂环境下对高可靠性和高稳定性的严苛要求。
应用
MVB协议、以太网之间的协议转换
MVB接口、串口之间的接口转换
MVB总线、CAN总线之间的转换
列车控制和管理系统（TCMS）
列车机车通信网络（TCN）
多功能车辆总线通信（Multifunction Vehicle Bus）
规格
| 项目 | 参数 | 详细规格 |
| MVB接口 | 连接器 | 1 x DB9 针型（X20）+ 1 x DB9 孔型（X21） |
| 介质类型 | EMD | |
| 设备类别 | 1类设备 | |
| 设备性能 | 设备状态、过程数据(PD) | |
| PD端口数量 | 32 | |
| 隔离保护 | 2.5 kVrms | |
| 串口 | 连接器 | 1 x DB9 针型（X3） |
接口类型 （三选一） | RS-232全双工串口 RS-422全双工带隔离串口 RS-485半双工带隔离串口 | |
| 波特率 | ≤ 921.6 kbps | |
| 隔离保护 | 2.5 kVrms | |
| CAN 口 | 连接器 | 1 x DB9 针型（X4 |
| 接口类型 | CAN总线隔离接口（CAN 2.0A、CAN2.0B，ISO 11898） | |
| 波特率 | 50 kbps ~ 1 Mbps | |
| 隔离保护 | 2.5 kVrms | |
| 以太网接口 | 连接器 | 1 x M12 （D编码孔型） |
| 速率 | 100 Mbps | |
| 网络协议 | TCP/IP | |
| 编程接口 | UDP Server、UDP Client 支持单播/组播/广播 | |
| 隔离保护 | 1.5 kVrms | |
| 配置管理 | 配置工具 | yacer-DMS配置管理软件 |
| 配置接口 | 以太网接口 | |
| 电源 | 供电电压 | LV：标称 24 V，范围 9 ~ 36VDC MV：标称 36V、48V，范围 18 ~ 75VDC HV：标称 72V、96V、110V，范围 40 ~ 160VDC |
| 隔离保护 | >1.5 kVrms，支持防反接保护 | |
| 功耗 | < 3 W | |
| 电源接口 | 3位5mm端子（Phoenix Contact MSTB 2,5 / 3-GF兼容） | |
| 机械特性 | 尺寸 | 高 x 宽 x 深：124 x 36 x 104 mm |
| 重量 | 500 g | |
| 工作环境 | 工作温度 | -40～+70℃ |
| 储存温度 | -40～+85℃ | |
| 工作湿度 | 5～95%RH（无凝结） |
订购选型
| MVB-Gateway | - | M | 3 | 6 | U | -LV | |
| MVB 类型： | |||||||
| • EMD | M | ||||||
| 串口定义： | |||||||
| • 全双工 RS-232 串口 | 3 | ||||||
| • 全双工 RS-422 串口 | 4 | ||||||
| • 半双工 RS-485 串口 | 5 | ||||||
| CAN总线接口： | |||||||
| • CAN 总线接口 | 6 | ||||||
| 以太网协议： | |||||||
| • 以太网支持UDP 协议 | U | ||||||
| 供电电压范围： | |||||||
| • 标称 24V，范围 9~36VDC | -LV | ||||||
| • 标称 36V、48V，范围 18~75VDC | -MV | ||||||
| • 标称 72V、96V、110V，范围 40~160VDC | -HV | ||||||
| MVB 接口连接器螺栓： | |||||||
| • 公制 M3 | <空> | ||||||
| • 英制 UNC4-40 | -UNC | ||||||
用户手册
MVB-Gateway用户手册
MVB-Gateway 列车MVB通信网关用户手册
3D 模型-MVB-Gateway
使用分析仪验证 MVB-Gateway功能
软件工具
yacer-DMS 配置管理软件
亚册HDLC、MVB、TRDP、SDLC通信产品的配置管理软件。
MVB-Serial 调试助手
列车MVB总线转串口调试工具软件。
MVB-UDP 调试助手
列车MVB协议转网口调测工具软件。
