产品概览
简介

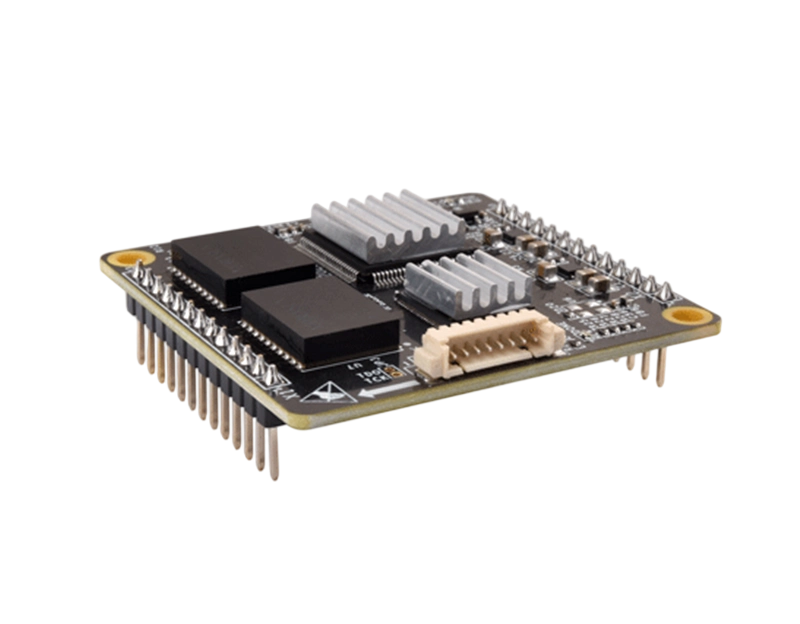

亚册MVB-CAN-UART嵌入式通信模块是一款微型列车MVB从站网卡，提供1路MVB接口、1路UART接口和1路CAN总线接口，支持MVB总线与串口、CAN口之间的接口转换，并具备MVB总线过程数据（PD）采集功能。

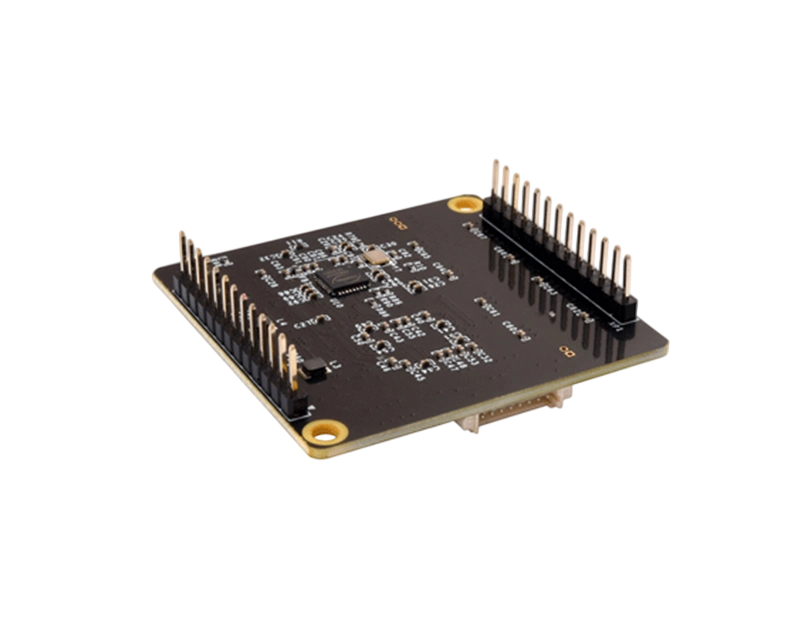

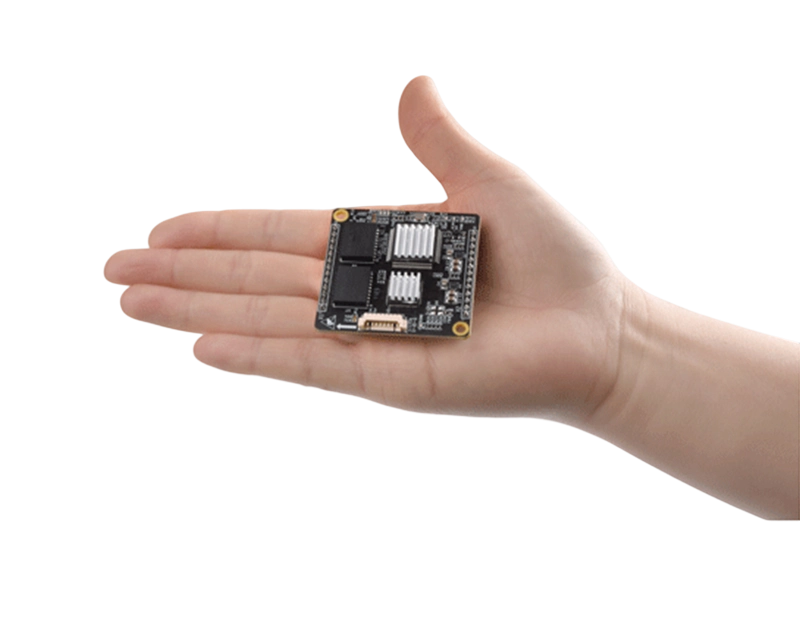

模块尺寸仅为46.5 x 48 mm，采用2.54 mm插针接口，配置灵活、开发简便，适用于苛刻环境下的列车MVB嵌入式集成应用。
应用
MVB接口、串口之间的接口转换
MVB总线、CAN总线之间的转换
列车控制和管理系统（TCMS）
列车机车通信网络（TCN）
多功能车辆总线通信（Multifunction Vehicle Bus）
嵌入式应用与开发
规格
| 项目 | 参数 | 详细规格 |

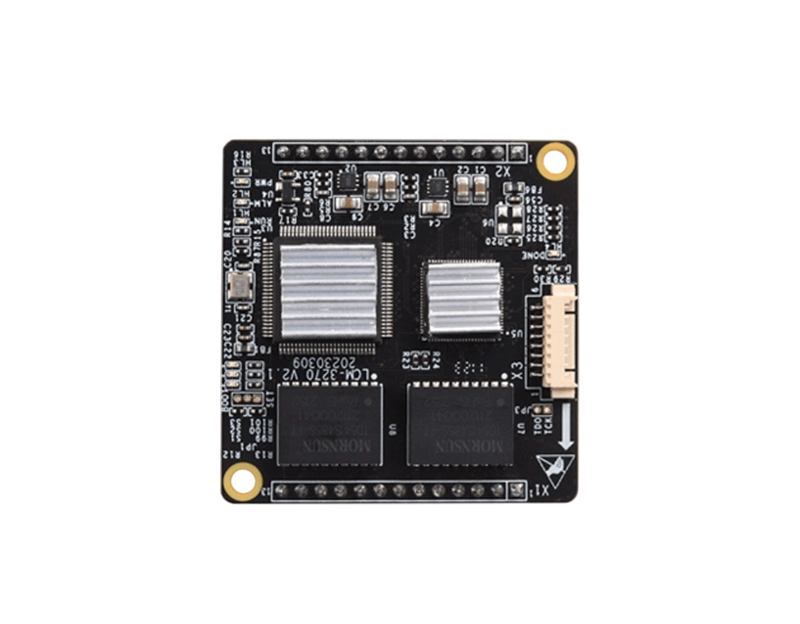

| MVB接口 | 介质支持 | EMD、ESD+ |
| 设备分类 | 1级 | |
| 设备性能 | 设备状态、过程数据(PD) | |
| PD端口数量 | 32 | |
| 隔离保护 | 2.5 kVrms | |
| UART接口 | 电平标准 | 3.3V LVCMOS |
| 双工模式 | 全双工 | |
| 工作模式 | 异步UART | |
| 波特率 | ≤ 921.6 Kbps | |
| CAN接口 | 电平标准 | 3.3V LVCMOS |
| 工作模式 | CAN 2.0A、CAN2.0B，ISO 11898 | |
| 波特率 | ≤ 1 Mbps | |
| 配置管理 | 配置接口 | 专用DMS-UART接口（借助于亚册DMS-UART-8P配置线） |
| 配置工具 | yacer-DMS 配置管理软件 | |
| 电源需求 | 输入电压 | +5 VDC |
| 功耗 | < 2 W | |
| 机械特性 | 连接器 | 2个13 PIN单排插针接口，间距为2.54mm |
| 尺寸 | 46.5 毫米 x 48 mm | |
| 重量 | 15 g | |
| 工作环境 | 工作温度 | -40～+85℃ |
| 储存温度 | -40～+85℃ | |
| 工作湿度 | 5～95%RH（无凝结） |
订购选型
| 产品型号 | 描述 |
| MVB-CU-300 | 1x MVB接口 + 1x UART串口 + 1x CAN总线接口 |
用户手册
MVB-CAN-UART 用户手册
MVB-CAN-UART 嵌入式MVB通信模块用户手册
3D 模型-LCM3270
使用评估板验证 MVB-CAN-UART 功能
软件工具
yacer-DMS 配置管理软件
亚册HDLC、MVB、TRDP、SDLC通信产品的配置管理软件。
DMS-UART
亚册DMS-UART-8P配置线的驱动程序。
MVB-Serial 调试助手
列车MVB总线转串口调试工具软件。
