产品概览
简介
亚册 MVB-Analyzer 多功能车辆总线分析仪集成MVB、以太网、串口及CAN接口，支持列车通信网络中 MVB帧、WTB帧、HDLC协议帧、CAN总线帧以及UART串口数据的采集，并可通过以太网接口将数据上传至上位机进行分析。
配合亚册MVB-Monitor监控分析软件，用户可对MVB总线数据进行深度解析与诊断，并支持 MVB主站仿真功能，便于工程师调试MVB通信、监测总线运行状态。
设备采用工业级宽温设计，具备完善的隔离保护机制，结构紧凑、操作便捷，不仅便于在实验室环境中辅助MVB设备的开发与调试，也适用于列车网络通信现场的测试与长期监控。
应用
多功能车辆总线（Multifunction Vehicle Bus）监控分析
绞线式列车总线（Wire Train Bus）监视
HDLC（High-level Data Link Control）协议诊断测试
CAN总线检测
RS-232/422/485串口采集测试
MVB、WTB、HDLC、UART、CAN转以太网
列车通信网络（TCN）
列车设备通信接口的开发、调试与测试
规格
| 项目 | 参数 | 详细规格 |

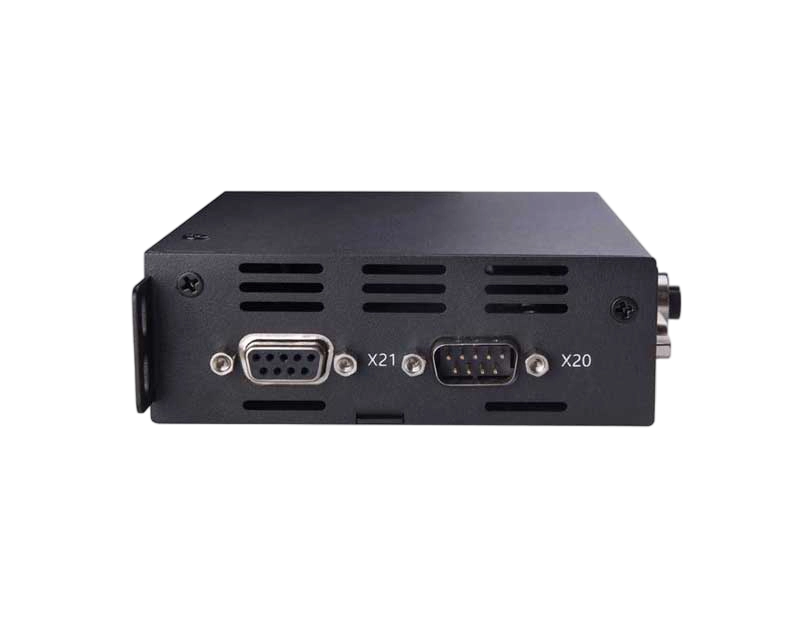

| MVB接口 | 连接器 | 1 x DB9 针型（X20）+ 1 x DB9 孔型（X21） |
| 物理介质 | 可选 EMD、ESD+ | |
| 逻辑介质 | 支持EMD、ESD | |
| 隔离保护 | 2.5 kVrms | |

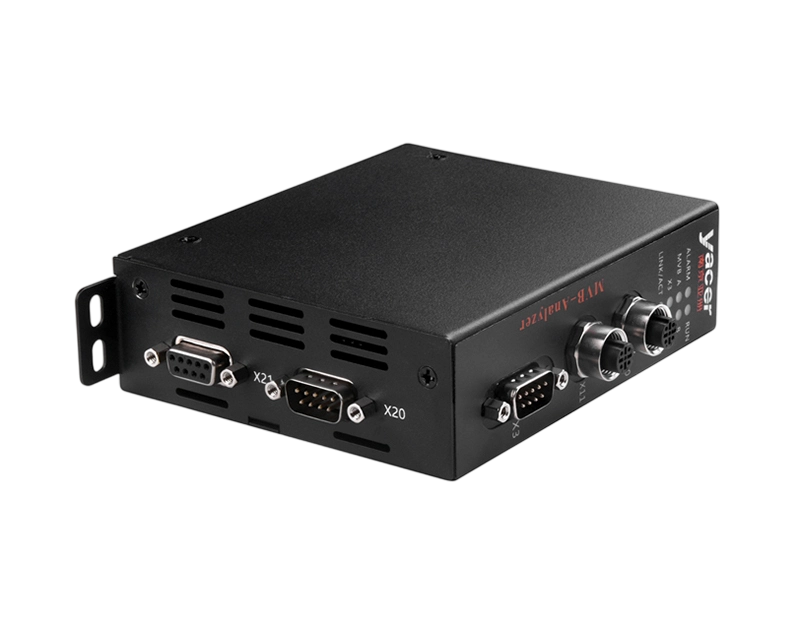

| 扩展接口 X3 | 连接器 | 1 x DB9 针型 |
接口类型 （三选一） | • RS-232 全双工串口 • RS-422 全双工带隔离串口 • RS-485 半双工带隔离串口 | |
| 工作模式 | 异步UART，同步HDLC协议（可选） | |
| 波特率 | 同步 ≤ 6 Mbps 异步 ≤ 1.5 Mbps | |
| 隔离保护 | 2.5 kVrms | |

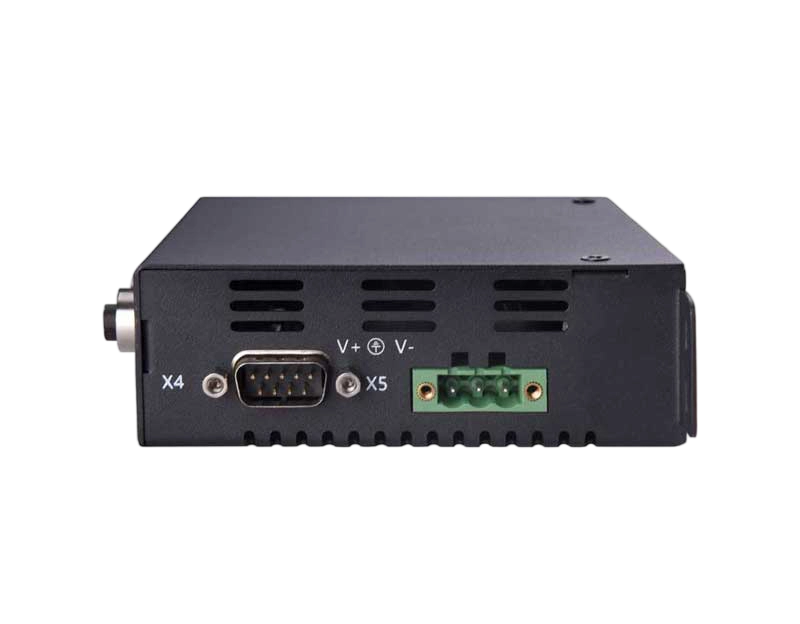

| 扩展接口 X4 | 连接器 | 1 x DB9 针型 |
接口类型 （三选一） | • CAN 总线隔离接口（CAN 2.0A、CAN 2.0B、ISO 11898） • RS-422 全双工带隔离串口 • RS-485 半双工带隔离串口 | |
| 工作模式 | 异步UART，可选支持同步HDLC协议 | |
| 波特率 | 串口：同步 ≤ 6 Mbps，异步 ≤ 1.5 Mbps CAN：50Kbps~1Mbps | |
| 隔离保护 | 2.5 kVrms | |

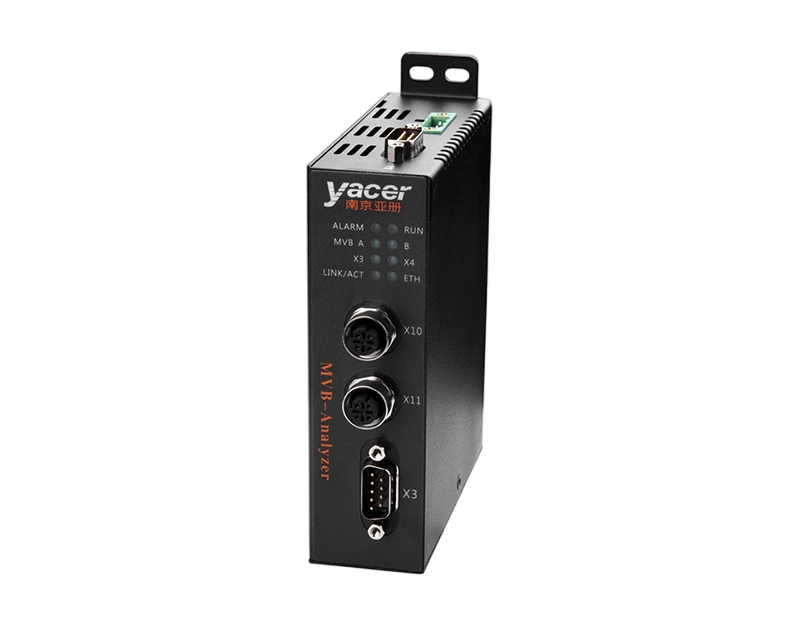

| 以太网接口 | 连接器 | 2 x M12 （D编码孔型） |
| 功能 | 支持以太网交换、双IP | |
| 速率 | 100 Mbps | |
| 网络协议 | TCP/IP | |
| 编程接口 | UDP Server、UDP Client 支持单播/组播/广播 | |
| 隔离保护 | 1.5 kVrms | |
| 配套软件 | 配置工具 | yacer-DMS配置管理软件 |
| 监控软件 | MVB-Monitor 监控分析软件 | |
| 采集软件 | MVB-Acquisition 采集显示软件 | |
| 电源 | 供电电压 | LV：标称 24V，范围 9～36VDC MV：标称 36V、48V，范围 18～75VDC HV：标称 72V、96V、110V，范围 40~160VDC |
| 隔离保护 | >1.5 kVrms，支持防反接保护 | |
| 功耗 | < 3 W | |
| 电源接口 | 3位5mm端子（Phoenix Contact MSTB 2,5 / 3-GF兼容） | |
| 机械特性 | 尺寸 | 高 x 宽 x 深：124 x 36 x 104 mm |
| 重量 | 500g | |
| 工作环境 | 工作温度 | -40～+70℃ |
| 储存温度 | -40～+85℃ | |
| 工作湿度 | 5～95%RH（无凝结） |
订购选型
| MVB-Analyzer | - | M | 0 | 5 | 5 | -LV | |
| MVB 物理层介质类型： | |||||||
| • EMD | M | ||||||
| • ESD+ | S | ||||||
| 协议支持： | |||||||
| • UDP | 0 | ||||||
| • UDP、HDLC | 1 | ||||||
| 扩展接口 X3定义： | |||||||
| • 无 | 0 | ||||||
| • 全双工 RS-232 串口 | 3 | ||||||
| • 全双工 RS-422 串口 | 4 | ||||||
| • 半双工 RS-485 串口 | 5 | ||||||
| 扩展接口 X4定义： | |||||||
| • 无 | 0 | ||||||
| • 全双工 RS-422 串口 | 4 | ||||||
| • 半双工 RS-485 串口 | 5 | ||||||
| • CAN 总线接口 | 6 | ||||||
| 供电电压范围： | |||||||
| • 标称 24V，范围 9~36VDC | -LV | ||||||
| • 标称 36V、48V，范围 18~75VDC | -MV | ||||||
| • 标称 72V、96V、110V，范围 40~160VDC | -HV | ||||||
| MVB连接器螺栓规格： | |||||||
| • 公制 M3 | <空> | ||||||
| • 英制 UNC4-40 | -UNC | ||||||
用户手册
MVB-Analyzer用户手册
MVB-Analyzer 列车MVB协议分析仪用户手册
3D模型-MVB-Analyzer
软件工具
yacer-DMS 配置管理软件
亚册HDLC、MVB、TRDP、SDLC通信产品的配置管理软件。
MVB-Monitor 监控分析软件
配套MVB分析仪，实现MVB总线监视、报文监视、设备监视、PD监视、MD监视及主站仿真。
MVB-Acquisition 采集显示软件
利用MVB分析仪进行MVB总线数据采集的工具软件。
