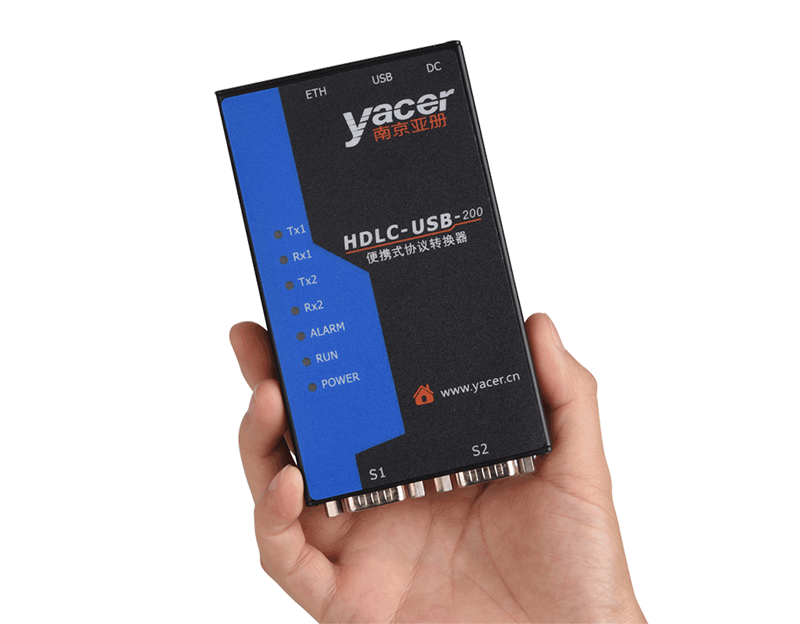

HDLC-USB 便携式同步协议转换器

多用途多协议小巧便携简单易用

1x 100M以太网接口

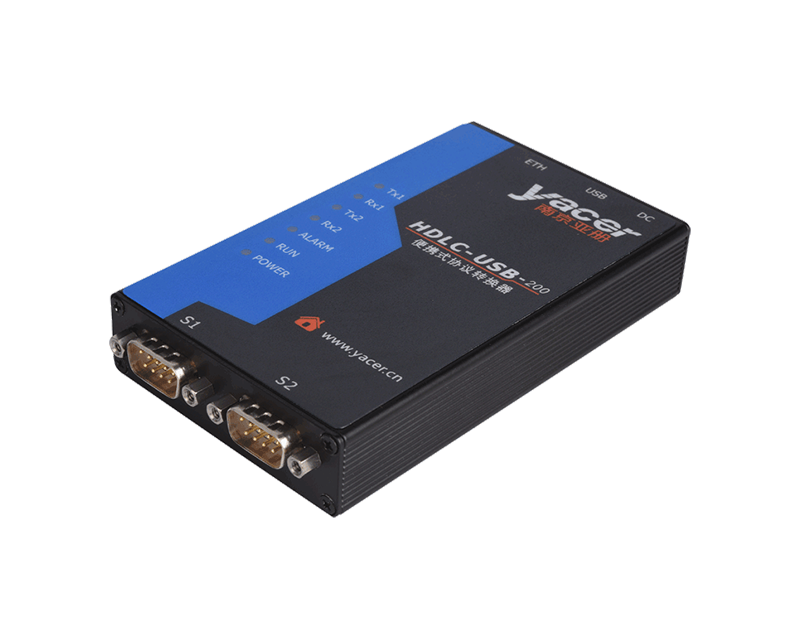

2x RS-232/422/485多协议串口，支持HDLC协议

支持NRZ、NRZI、DBPL、Manchester编码

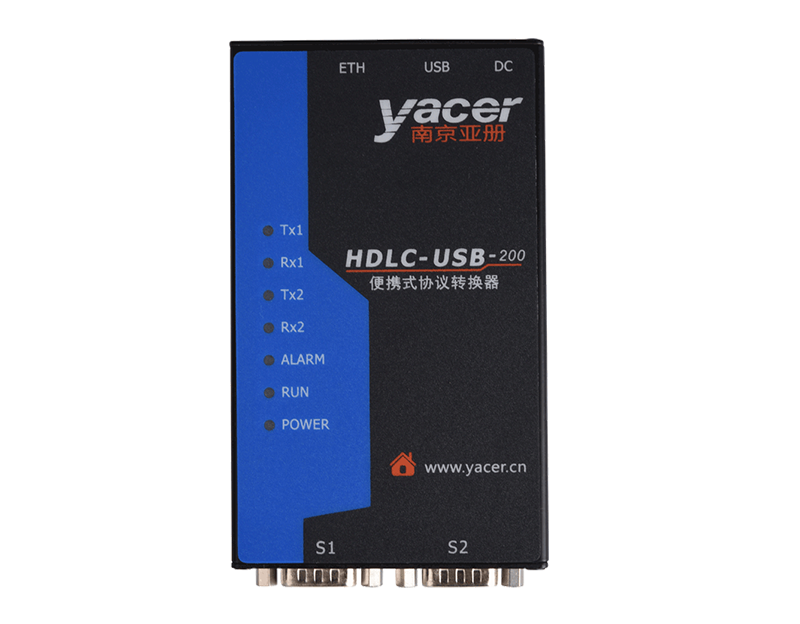

串口-以太网接口转换，HDLC-UDP协议转换

同步串口-异步串口转换

支持USB供电

立即咨询

产品概览

简介

亚册HDLC-USB同步协议转换器，提供2路RS-232/422/485多协议同异步串口、1路以太网口，支持同步、异步串口互转，实现串口、以太网口之间的协议转换。

产品采用超小、超轻、超薄设计，支持USB供电，适用于便携、嵌入式等应用场景。

应用

串口-以太网转换、HDLC-UDP转换

同步串口、异步串口转换

空中交通管理（ATC）

列车控制和管理系统（TCMS）

列车机车通信网络（TCN）

遥测、测控数据传输

卫星、电台数据传输

航空、航天数据通信

便携式应用

调试、测试应用

规格

项目	参数	详细规格

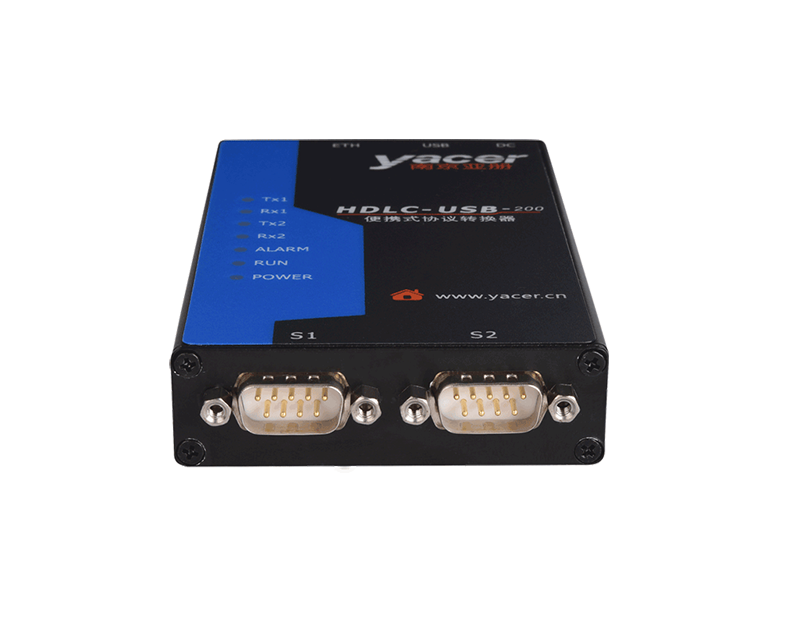

串口	连接器	2 x DB9 针
	工作模式	同步HDLC、异步UART
	接口类型（软件可设置）	RS-232 全双工串口 RS-422 全双工串口 RS-485 半双工串口
	HDLC 编码格式	NRZ、NRZI、DBPL、MAN、DiffMAN
	HDLC帧长	≤ 1470 字节
	同步时钟	常规、主时钟、从时钟（外时钟）
	波特率	500k bps
	ESD保护	±15 kV

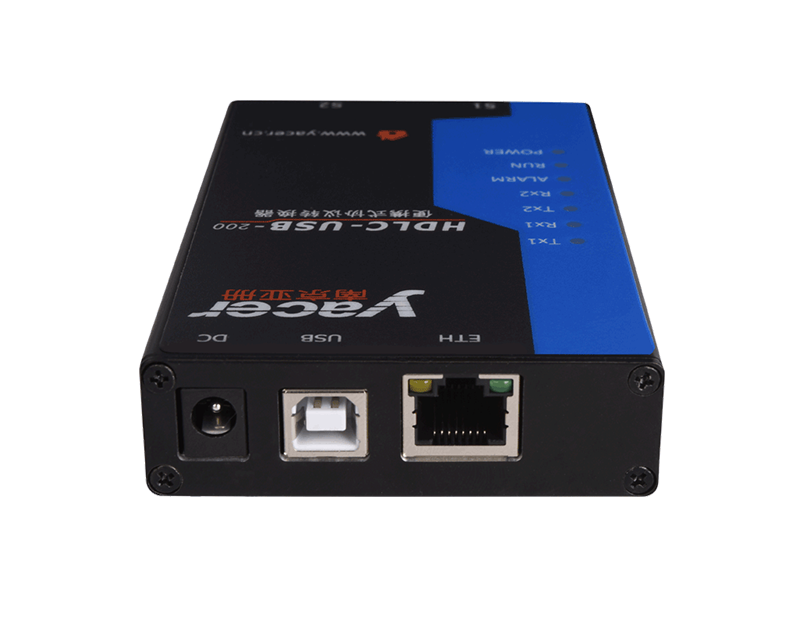

以太网接口	连接器	1 x RJ45
	速率	100 Mbps，支持MDI/MDIX自适应
	协议	TCP/IP 协议
	编程接口	UDP Server、UDP Client、支持单播/组播/广播
配置管理	配置接口	以太网接口
配置管理	配置工具	yacer-DMS配置管理软件
USB接口	接口	1 x B型USB接口（母口），仅供电
电源	输入电压	+5V DC
	功耗	< 2 W
	电源接口	USB接口供电 DC 5.5 x 2.1 mm接口
机械特性	尺寸	高 x 宽 x 深：21.5 mm x 73 mm x 123 mm
	重量	200 g
	外壳	便携式铝合金全封闭外壳
工作环境	工作温度	-40～+70℃
	储存温度	-40～+85℃
	工作湿度	5～95%RH（无凝结）

订购选型

产品型号	串口	以太网接口
HDLC-USB-200	2 x RS-232/422/485 同异步串口	1×100M
