HDLC-UDP 隔离同步通信模块

列车通讯易集成易开发长期供货

1 x 100M以太网PHY接口

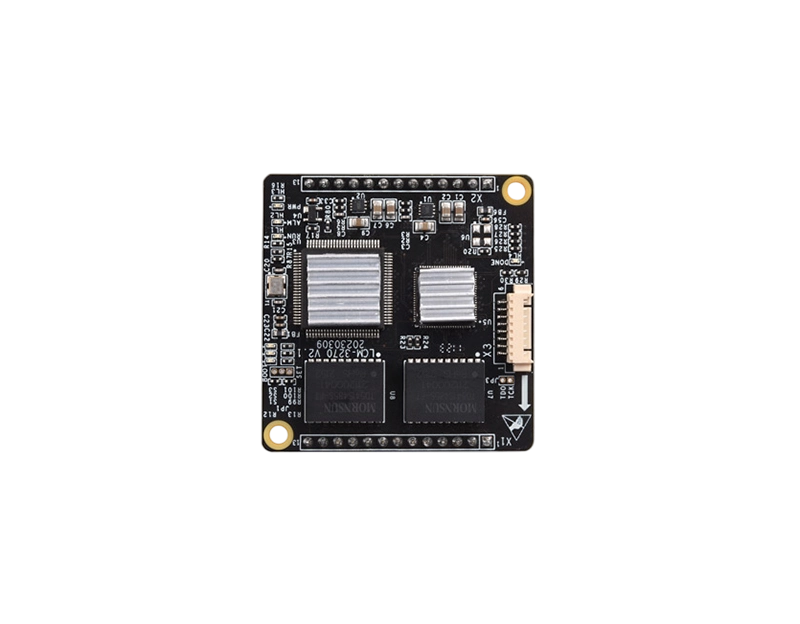

2 x 带隔离RS-485/422同异步串口

1 x 3.3V CMOS/TTL同异步串口

所有串口支持HDLC协议、异步UART

串口转以太网，HDLC转UDP协议

同步HDLC转异步UART

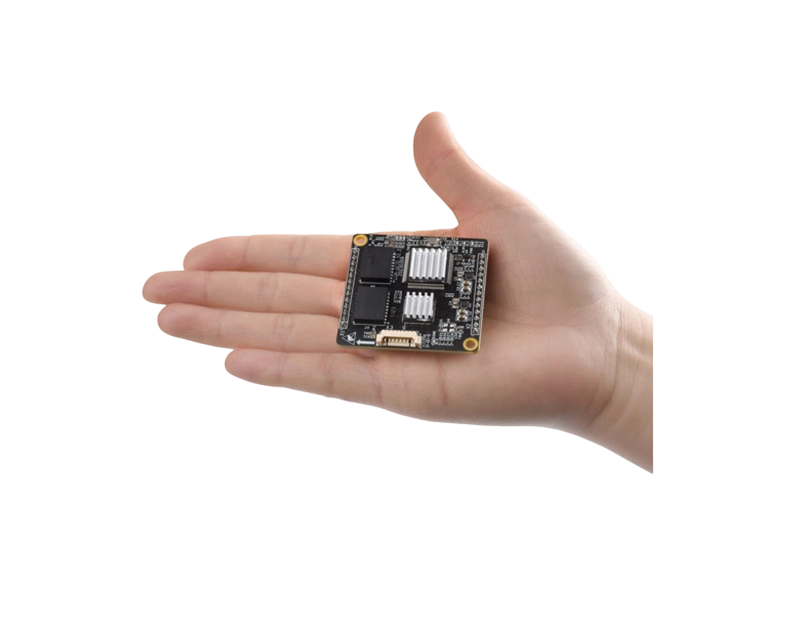

46.5 x 48mm小尺寸，+5V供电

立即咨询

产品概览

简介

亚册HDLC-UDP嵌入式同步通信模块，提供1路100M以太网PHY接口、2路带隔离RS-485/422同异步串口、1路CMOS/TTL同异步串口，支持NRZI、DBPL、曼彻斯特、差分曼彻斯特编码格式，可实现HDLC与UDP、UART之间的协议转换。

46.5 x 48mm微小尺寸、2.54mm插针接口。+5V供电、低功耗。工业级宽温，适合嵌入式应用。

应用

HDLC、UDP协议转换

HDLC、UART格式转换

同步串口、异步串口互相转换

列车控制和管理系统（TCMS）

列车通信网络（TCN）

嵌入式应用与开发

规格

项目	参数	详细规格
隔离同异步串口 S1、S2	接口类型	RS-485/422 带隔离串口
	工作模式	同步HDLC、异步UART
	编码格式	NRZI、DBPL（Differential Bi-Phase Level）、曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester）
	波特率	≤ 1 Mbps
	隔离保护	2.5 kVrms
CMOS/TTL 同异步串口 S3	电平标准	3.3V LVCMOS
	双工模式	全双工、半双工
	工作模式	同步HDLC、异步UART
	波特率	≤ 1 Mbps
以太网接口	数量	1 x 10/100M PHY
	速率	100Mbps，支持MDI/MDIX自适应
	网络协议	TCP/IP
	编程接口	UDP Server、UDP Client，支持单播/组播/广播
配置管理	配置接口	专用DMS-UART接口（借助于亚册DMS-UART-8P配置线）以太网接口
配置管理	配置工具	yacer-DMS 配置管理软件
电源需求	输入电压	+5 VDC
电源需求	功耗	< 2 W

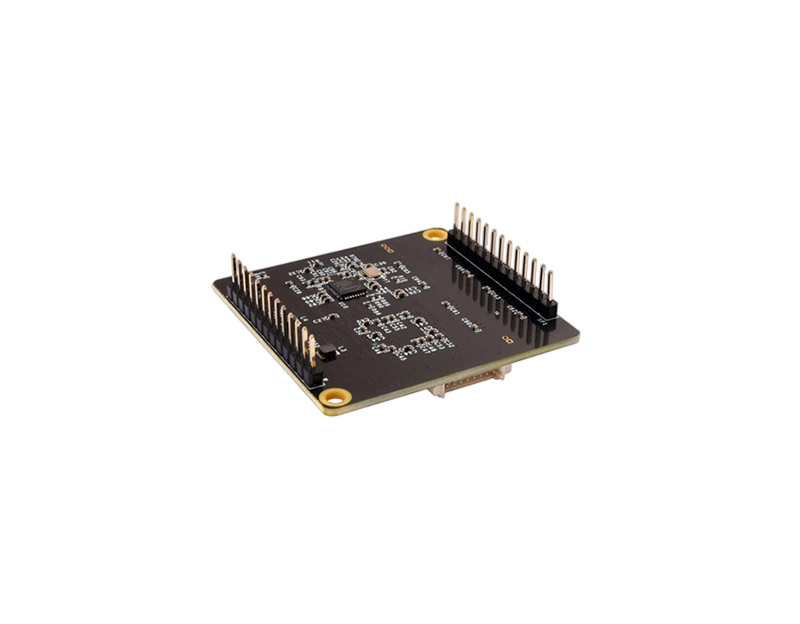

机械特性	连接器	2个13 PIN单排插针接口，间距为2.54mm
	尺寸	46.5 x 48 mm
	重量	15 g
工作环境	工作温度	-40～+85℃
	储存温度	-40～+85℃
	工作湿度	5～95%RH（无凝结）

订购选型

产品型号	描述
HDLC-UDP-200	2路带隔离RS-485/422同异步串口 + 1路以太网PHY接口 + 1路CMOS/TTL同异步串口
