产品概览
简介
亚册HDLC-UART嵌入式同步通信模块，提供2路带隔离RS-485/422同异步串口和1路CMOS/TTL同异步串口，支持NRZI、DBPL、曼彻斯特和差分曼彻斯特编码格式，可实现HDLC与UART接口之间的协议转换。

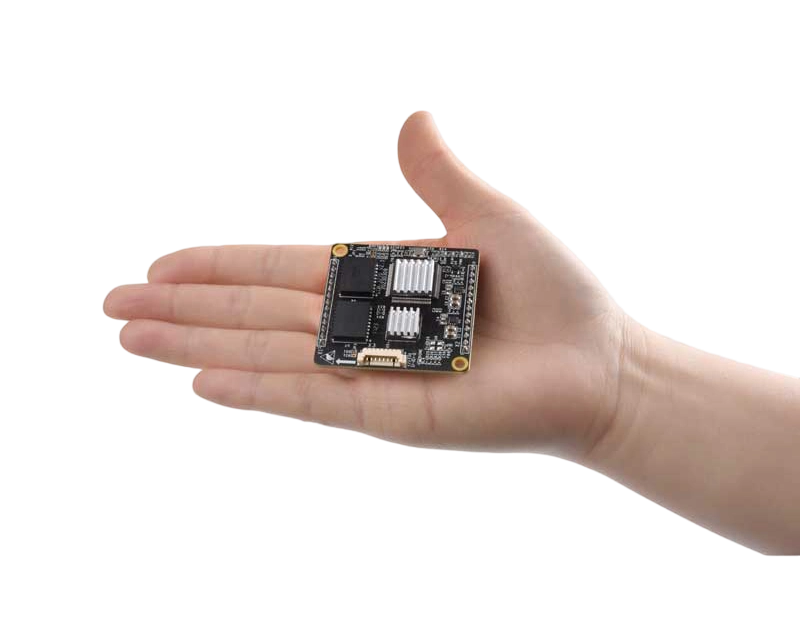

46.5 x 48mm微小尺寸、2.54mm插针接口。+5V供电、低功耗。工业级宽温，适合嵌入式应用。
应用
同步串口、异步串口互相转换
HDLC、UART协议转换
列车控制和管理系统（TCMS）
列车通信网络（TCN）
嵌入式应用与开发
规格
| 项目 | 参数 | 详细信息 |

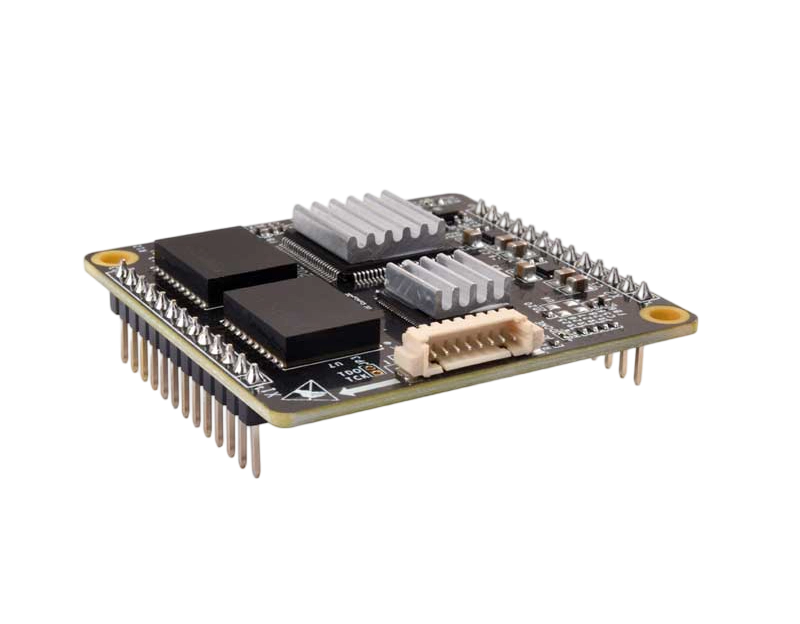

| 隔离同/异步串口 S1、S2 | 接口类型 | RS-485/422带隔离串口 |
| 工作模式 | 同步HDLC、异步UART | |
| 编码格式 | NRZI、DBPL（Differential Bi-Phase Level）、 曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester） | |
| 波特率 | ≤ 1 Mbps | |
| 隔离保护 | 2.5 kVrms | |
| CMOS/TTL 同/异步串口 S3 | 电平标准 | 3.3V LVCMOS |
| 双工模式 | 全双工、半双工 | |
| 工作模式 | 同步HDLC、异步UART | |
| 波特率 | ≤ 1 Mbps | |
| 配置管理 | 配置接口 | 专用DMS-UART接口（借助于亚册 DMS-UART-8P配置线） |
| 配置工具 | yacer-DMS配置管理软件 | |
| 电源需求 | 输入电压 | +5 VDC |
| 功耗 | < 2 W | |

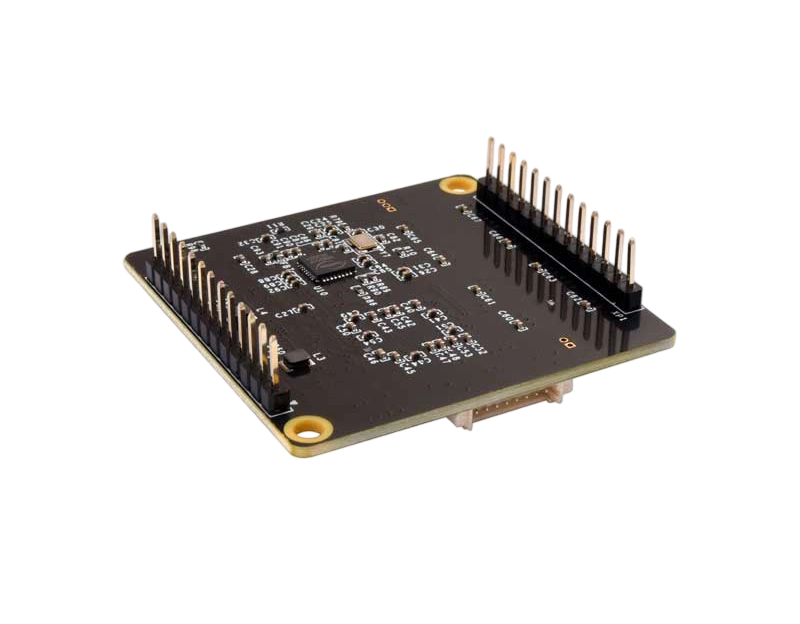

| 机械特性 | 连接器 | 2个13 PIN单排插针接口，间距为2.54mm |
| 尺寸 | 46.5 x 48 mm | |
| 重量 | 15 g | |
| 工作环境 | 工作温度 | -40～+85℃ |
| 储存温度 | -40～+85℃ | |
| 工作湿度 | 5～95%RH（无凝结） |
订购选型
| 产品型号 | 描述 |
| HDLC-UART-200 | 2路带隔离RS-485/422同异步串口 + 1路CMOS/TTL同异步串口 |
