HDLC-RSD 空管雷达数据分配器

同步HDLC或异步UART信号的1分4/8

支持RS-232、RS-422

波特率自适应，最高可达250 kbps

1U、19英寸标准上架式机箱或紧凑型机箱可选

高可靠、支持双电源冗余

低功耗、无风扇设计

立即咨询

产品概览

简介

亚册HDLC-RSD是一款高性能有源数据分配设备，专为空管雷达数据分配而设计，最高波特率可达250 kbps，可对 HDLC 同步串口实现1分4、1分8数据广播共享输出。

设备可用作空管监视数据分路器，支持将一次雷达（PSR）、二次雷达（SSR）、ADS-B 等设备输出的数据进行多路共享与分发。

产品提供1U 19英寸标准机架式机箱与紧凑型机壳两种结构形态，采用低功耗、无风扇设计，确保高可靠性，并支持双电源冗余，满足空管行业对通信的稳定运行需求。

应用

空中交通管理（ATC）

PSR、SSR、ADS-B等设备输出信号的分配与共享

空管自动化系统或监视系统的雷达信号引接

同步串口、异步串口分路器

串口数据共享器

规格

项目	参数	详细规格

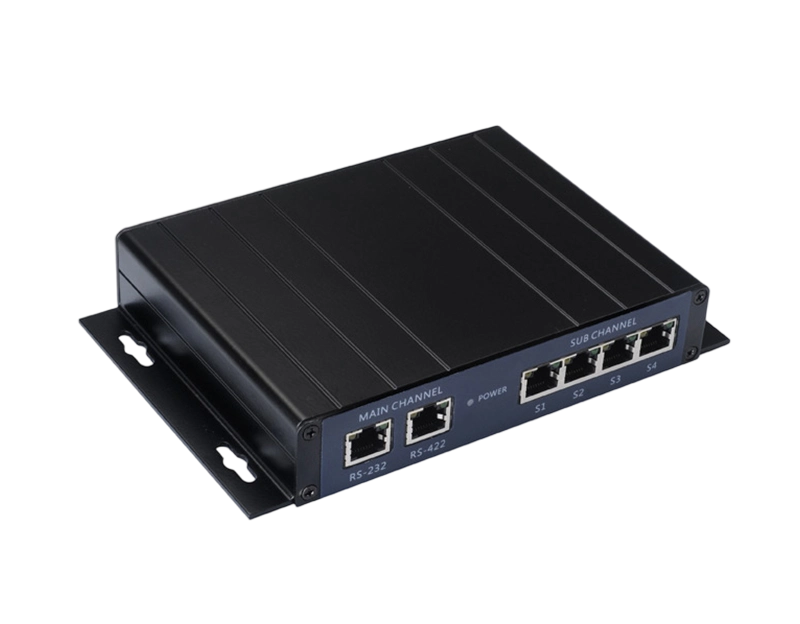

MAIN CHANNEL 主端口（输入）	数量	2 x RJ-45
	工作模式	同步HDLC、异步UART
	接口类型	RS-232 + RS-422
	波特率	≤250 kbps
	ESD保护	±15 kV
SUB CHANNEL 子端口（输出）	数量	4 / 8 x RJ-45
	工作模式	同步HDLC、异步UART
	接口类型	RS-232
	波特率	≤250 kbps
	ESD保护	±15 kV

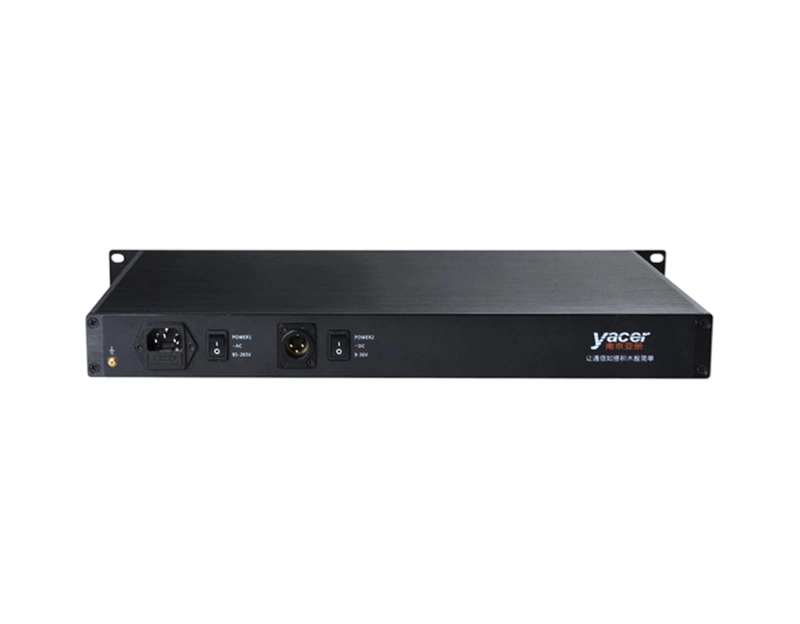

电源	电源冗余	双AC冗余（AC1优先）
	交流供电	85~265 VAC
	直流供电	9~36 VDC
	功耗	< 5W

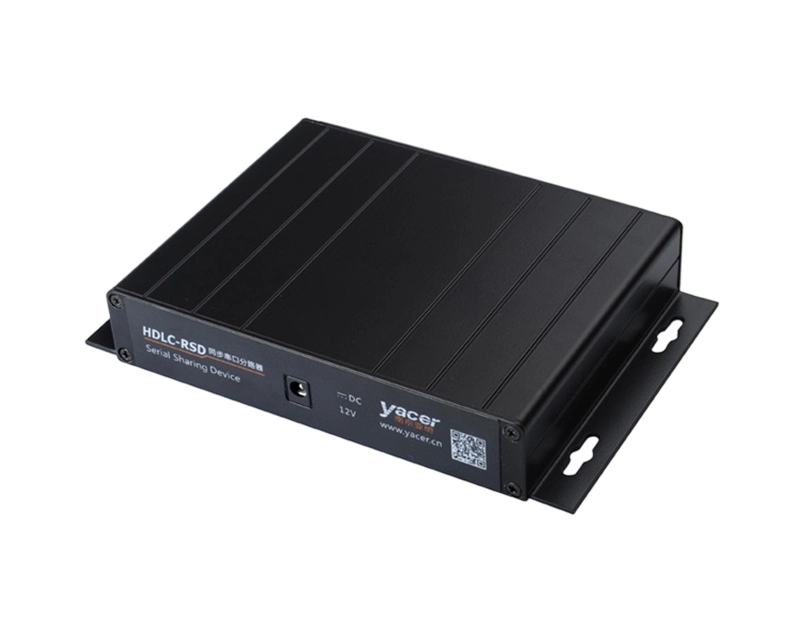

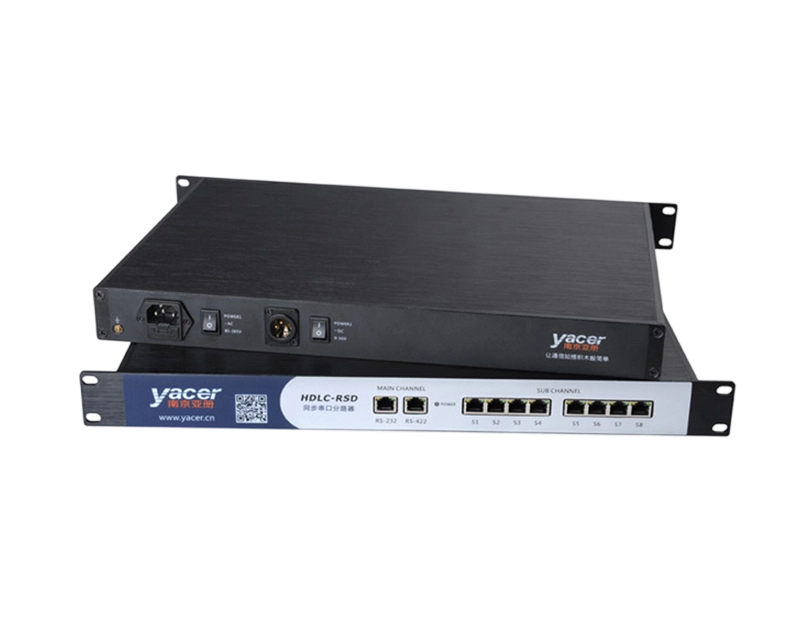

机械特性	尺寸	HDLC-RSD-800：高度1U，标准19英寸宽度，上架式 HDLC-RSD-400：高 x 宽 x 深：32 mm x 193.55 mm x 124 mm
机械特性	重量	HDLC-RSD-800：3.0 kg HDLC-RSD-400：450 g
工作环境	工作温度	-10～+60℃
	储存温度	-30～+75℃
	工作湿度	30～90%RH（无凝结）
	储存湿度	10～90%RH（无凝结）
