产品概览
简介

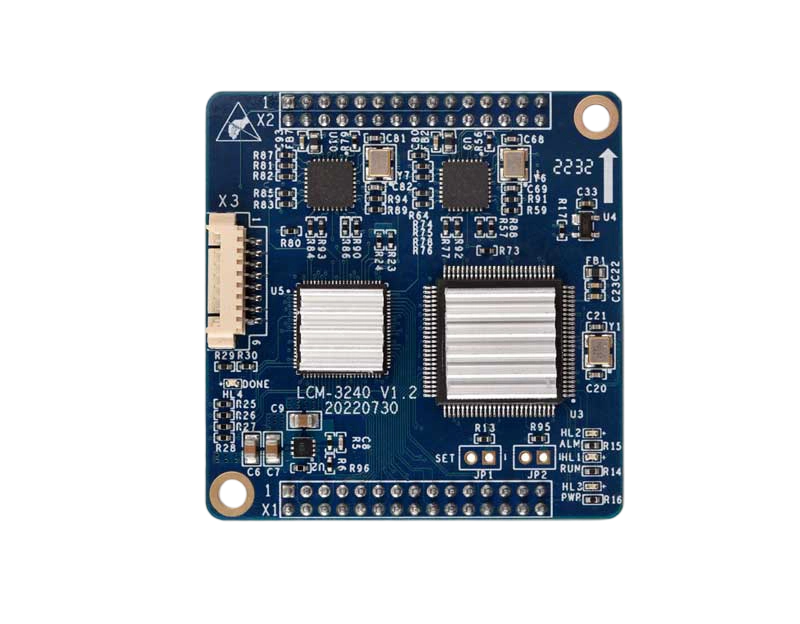

亚册HDLC-LCM嵌入式通信模块，配置4路同异步串口，支持同步HDLC协议与异步UART模式。集成2路100M以太网PHY接口，可实现串口同步、异步之间的数据转换，以及串口与以太网之间的协议转换。

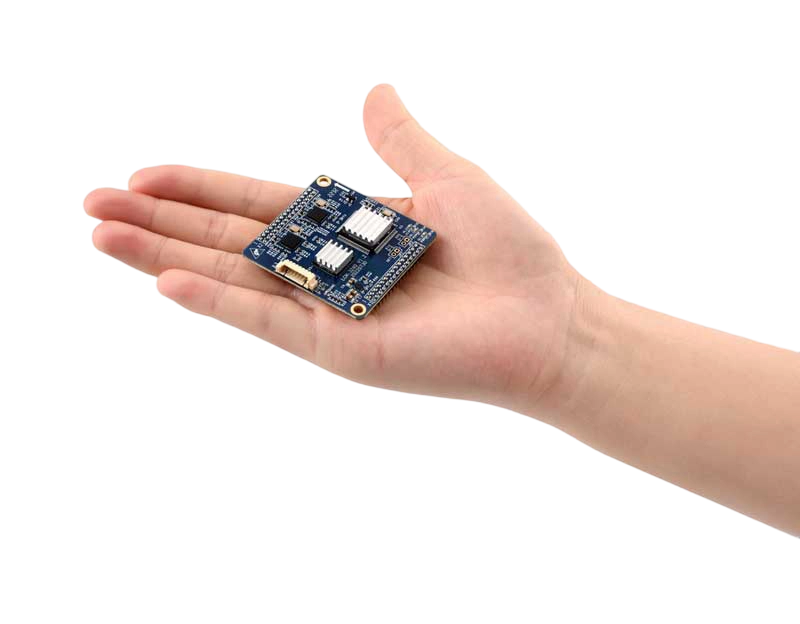

46.5 x 48 mm微小尺寸、2.0mm插针接口。+3.3V供电、工业级宽温，适合嵌入式应用。
应用
串口-以太网转换、HDLC-UDP转换
同步串口、异步串口转换
空中交通管理（ATC）
列车控制和管理系统（TCMS）
列车机车通信网络（TCN）
遥测、测控数据传输
卫星、电台数据传输
航空、航天数据通信
规格
| 项目 | 参数 | 详细规格 |
| 串口 | 数量 | 4 |
| 电平标准 | 3.3V LVCMOS | |
| 工作模式 | 同步HDLC、异步UART | |
| 编码格式 | NRZ、NRZI、DBPL（Differential Bi-Phase Level）、 曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester） | |
| 波特率 | 同步 ≤ 6 Mbps，异步 ≤ 1 Mbps | |
| HDLC帧长 | ≤ 1470字节 | |
| 同步时钟 | 常规、主时钟、从时钟（外时钟） | |
| 以太网接口 | 数量 | 2 x 100M PHY |
| 速率 | 100 Mbps，支持MDI/MDIX自适应 | |
| 网络协议 | TCP/IP | |
| 编程接口 | UDP Server、UDP Client 支持单播/组播/广播 | |
| 配置管理 | 配置接口 | 专用DMS-UART接口（借助于亚册DMS-UART-8P配置线） 以太网口，串口 |
| 配置工具 | yacer-DMS配置管理软件 | |
| 电源需求 | 输入电压 | +3.3 VDC |
| 功耗 | < 2 W | |

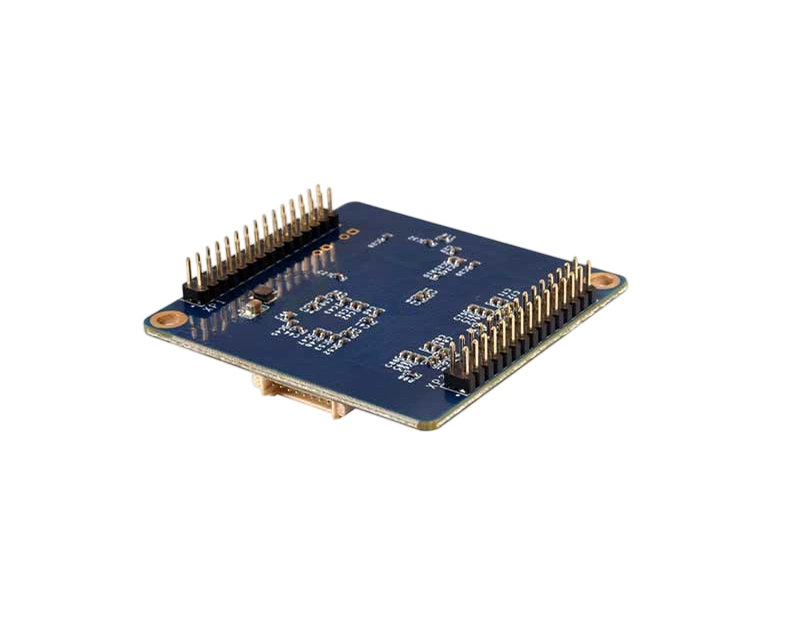

| 机械特性 | 连接器 | 2个30 PIN双排插针接口（2*15），间距为2.0mm |
| 尺寸 | 46.5 x 48 mm | |
| 重量 | 25 g | |
| 工作环境 | 工作温度 | -40～+85℃ |
| 储存温度 | -40～+85℃ | |
| 工作湿度 | 5～95%RH（无凝结） |
订购选型
| 产品型号 | 串口 | CAN | 以太网 | |||
| S1 | S2 | S3 | S4 | |||
| HDLC-LCM-200 | 同步 | 同步 | 异步 | 异步 | 0 | 2 x 10/100 PHY |
| HDLC-LCM-400 | 同步 | 同步 | 同异步 | 同异步 | 0 | 2 x 10/100 PHY |
| HDLC-LCM-200C | 同步 | 同步 | 异步 | 异步 | 1 | 2 x 10/100 PHY |
| HDLC-LCM-400C | 同步 | 同步 | 同异步 | 同异步 | 1 | 2 x 10/100 PHY |
