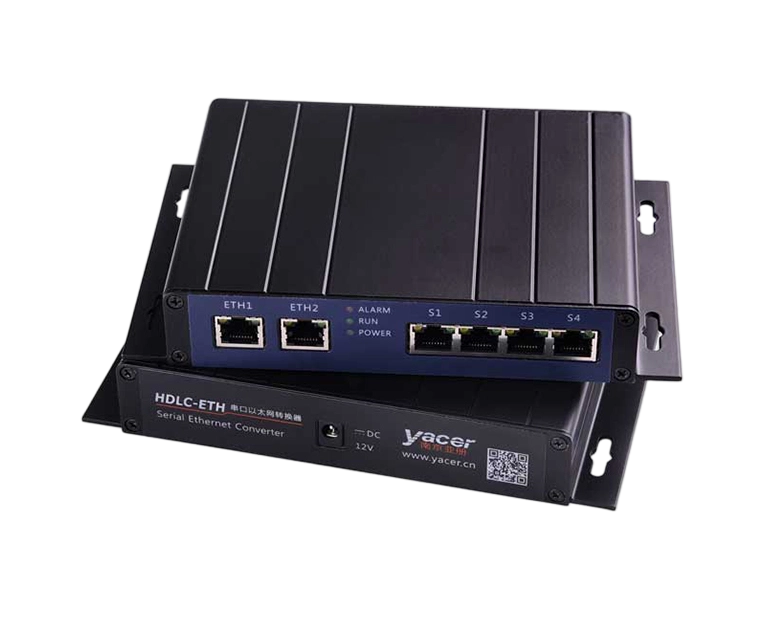

HDLC-ETH 同步串口以太网转换器

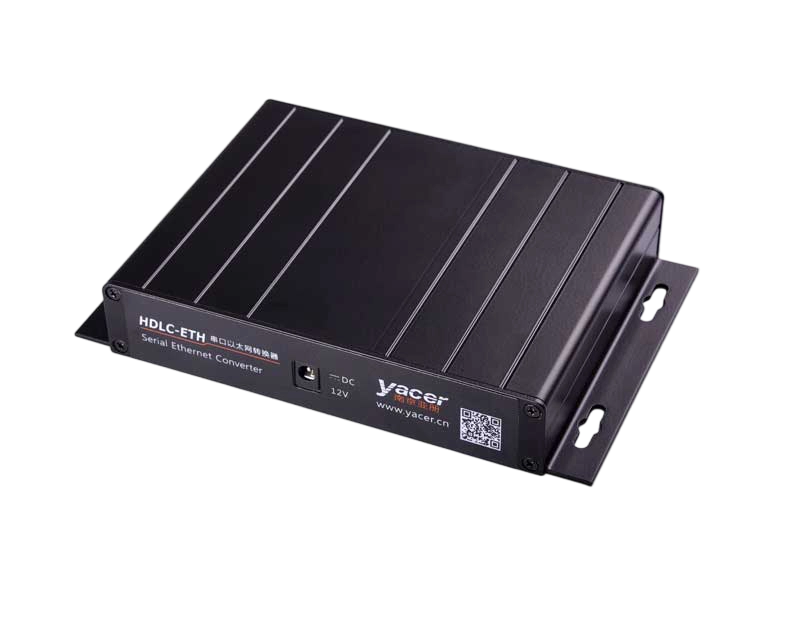

空管通讯航空航天高性价比

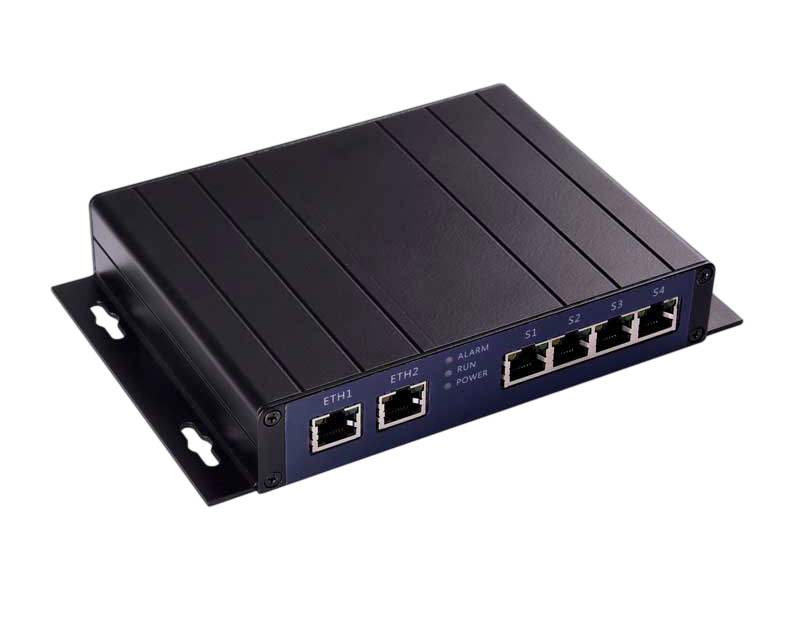

00系列：4x RS-232同异步串口 + 2x 100M网口

04系列：4x RS-422/485同异步串口 + 1x 100M网口

串口转以太网、HDLC协议转UDP

同步HDLC转异步UART

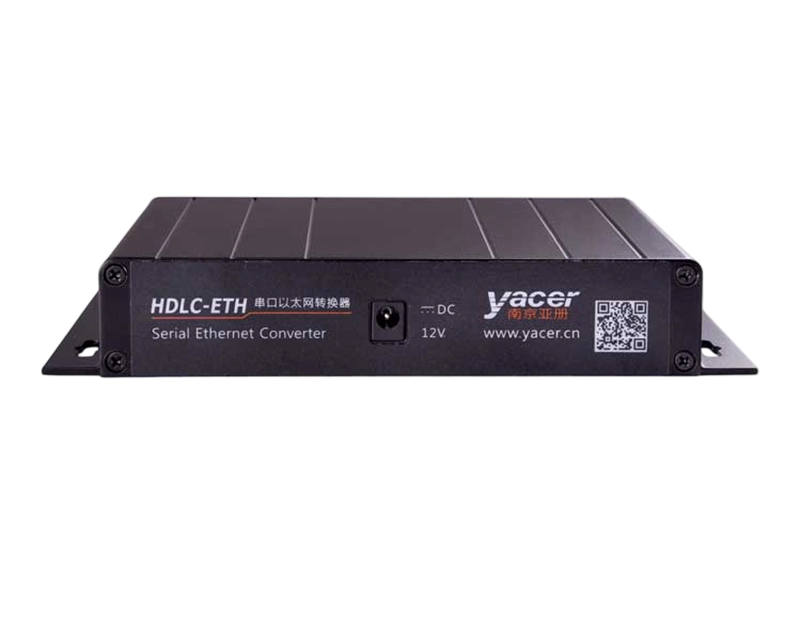

低功耗、紧凑型机箱

工业级宽温

立即咨询

产品概览

简介

亚册HDLC-ETH同步串口以太网转换器，配备4路同异步串口，支持同步HDLC协议与异步UART模式。设备集成1路100M以太网口，可实现串口同步、异步之间的数据转换，以及串口与以太网之间的协议转换。

采用紧凑型机壳设计，具备低功耗和工业级宽温工作特性。

应用

串口-以太网转换、HDLC-UDP转换

同步串口、异步串口转换

空中交通管理（ATC）

PSR、SSR、ADS-B等设备目标报告的同步串口输出

空管自动化系统或监视系统的雷达信号引接

空管雷达数据记录与回放

空管监视数据的桥接与远程传输

遥测、测控数据传输

卫星、电台数据传输

航空、航天数据通信

规格

HDLC-ETH-200/400：RS-232 串口

项目	参数	详细规格
串口	数量	4 x RJ-45
	工作模式	同步HDLC、异步UART
	编码格式	NRZ、NRZI、DBPL（Differential Bi-Phase Level）、曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester）
	接口类型	RS-232
	双工模式	全双工
	波特率	2400 ~ 250 Kbps范围内任意可设
	HDLC帧长	≤ 1470 字节
	同步时钟	常规、主时钟、从时钟（外时钟）
	ESD保护	±15 kV
以太网接口	数量	2 x RJ-45
	速率	10/100Mbps，支持MDI/MDIX自适应
	网络协议	TCP/IP
	编程接口	UDP Server、UDP Client，支持单播/组播/广播
功能	串口转网口	串口转UDP
	网口转串口	UDP转串口
	分合路	支持端口一分多、多合一
配置管理	配置接口	以太网接口
配置管理	配置工具	yacer-DMS配置管理软件
电源需求	输入电压	+12 VDC
	功耗	< 3 W
	电源接口	DC 5.5 x 2.1 mm接口
机械特性	尺寸	高 x 宽 x 深：32 mm x 193.55 mm x 124 mm
机械特性	重量	450 g
工作环境	工作温度	-40～+75℃
	储存温度	-40～+85℃
	工作湿度	5～95%RH（无凝结）

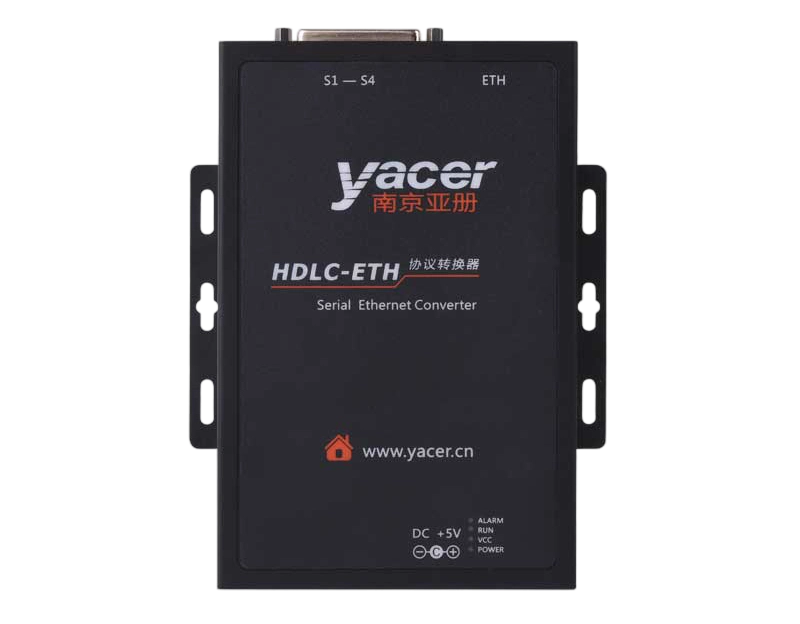

HDLC-ETH-204/404：RS-422/485 串口

项目	参数	详细规格
串口	数量	4
	接口	1 x DB-44孔型
	工作模式	同步HDLC、异步UART、同步Bit流
	编码格式	NRZ、NRZI、DBPL（Differential Bi-Phase Level）、曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester）
	接口类型	RS-422/RS-485
	双工模式	全双工、半双工
	波特率	同步：≤ 6 Mbps，异步：≤ 1 Mbps
	HDLC帧长	≤ 1470 字节
	同步时钟	常规、主时钟、从时钟（外时钟）
	ESD 保护	±15 kV
以太网接口	数量	1 x RJ-45
	速率	10/100Mbps，支持MDI/MDIX自适应
	网络协议	TCP/IP
	编程接口	UDP Server、UDP Client，支持单播/组播/广播
功能	串口转网口	串口转UDP
	网口转串口	UDP转串口
	分合路	支持端口一分多、多合一
配置管理	配置接口	以太网接口
配置管理	配置工具	yacer-DMS配置管理软件
电源需求	输入电压	+5 VDC
	功耗	< 3 W
	电源接口	DC 5.5 x 2.1 mm接口
机械特性	尺寸	高 x 宽 x 深：30 mm x 132 mm x 165 mm（含支耳）
机械特性	重量	600 g
工作环境	工作温度	-40～+75℃
	储存温度	-40～+85℃
	工作湿度	5～95%RH（无凝结）
