1x 100M以太网口
4x RS-422/485同异步串口，支持HDLC协议
支持NRZ、NRZI、DBPL、Manchester编码
串口-以太网接口转换，HDLC-UDP协议转换
同步串口-异步串口转换
CPCI/PXI 3U、CPCIe/PXIe 3U总线规格
产品概览
简介

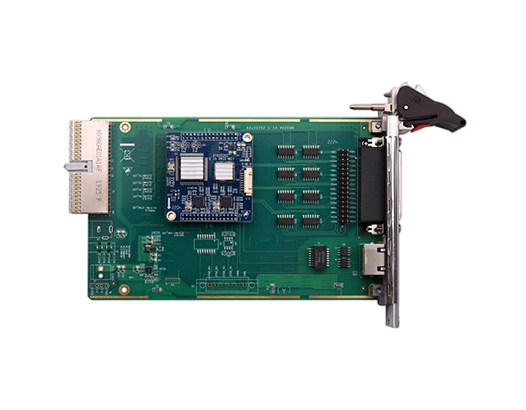

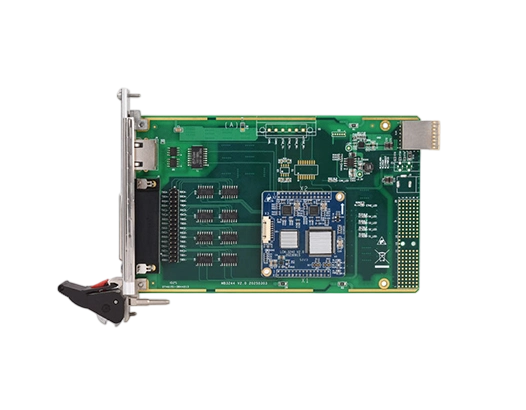

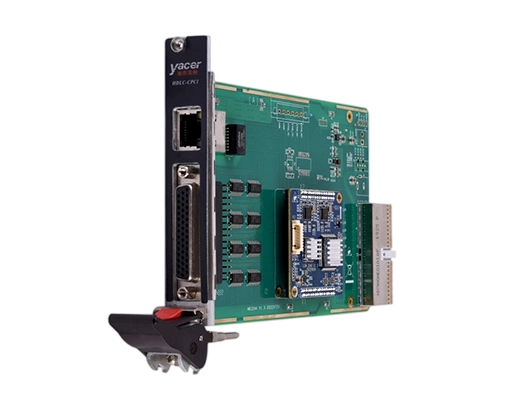

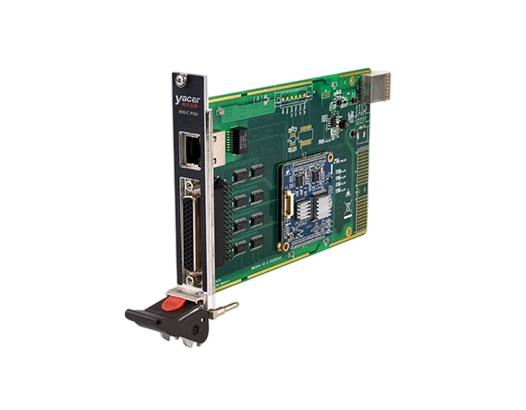

亚册HDLC-CPCI/PXIe同步串口通信卡，配备4路RS-422/485串口，支持同步HDLC协议与异步UART模式。集成1路100M以太网口，可实现串口同步、异步之间的数据转换，以及串口与以太网之间的协议转换。
产品可选CPCI/PXI 3U或CPCIe/PXIe 3U总线规格，免驱动设计，部署便捷、稳定可靠。
应用
同步串行数据发送与接收
串口、以太网转换
同步串口、异步串口转换
遥测、测控数据传输
卫星、电台数据传输
航空、航天数据通信
CPCI/CPCIe总线应用
PXI/PXIe总线应用
规格
| 项目 | 参数 | 详细规格 |

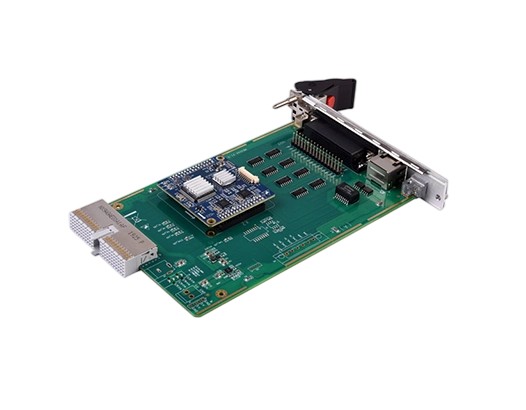

| 串口 | 数量 | 4 |
| 接口 | 1 x DB-44 孔型 | |
| 工作模式 | 同步HDLC、异步UART、同步Bit流 | |
| 接口类型 | RS-422 全双工、RS-485 半双工 | |
| 编码格式 | NRZ、NRZI、DBPL（Differential Bi-Phase Level）、 曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester） | |
| 波特率 | 同步NRZ：≤ 6 Mbps 异步：≤ 1 Mbps | |
| HDLC帧长 | ≤ 1470 字节 | |
| 同步时钟 | 常规、主时钟、从时钟（外时钟） | |
| ESD保护 | ±15 kV | |

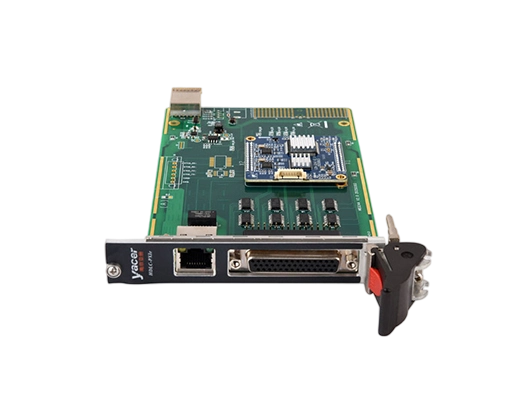

| 以太网接口 | 数量 | 1 x RJ-45 |
| 速率 | 10/100 Mbps，支持MDI/MDIX自适应 | |
| 网络协议 | TCP/IP | |
| 编程接口 | UDP Server、UDP Client，支持单播/组播/广播 | |
| 计算机总线 | CPCI/PXI | Compact PCI 3U、PXI 3 |
| CPCIe/PXIe | CPCIe/PXIe 3U | |
| 驱动 | 免驱动 | |
| 配置管理 | 配置接口 | 以太网接口 |
| 配置工具 | yacer-DMS配置管理软件 | |
| 电源需求 | 输入电压 | 4.5~17 VDC |
| 功耗 | < 3 W | |
| 电源接口 | CPCI/PXI或CPCIe/PXIe总线供电 | |
| 机械特性 | 尺寸 | 160 mm x 100 mm |
| 重量 | 450 g | |
| 工作环境 | 工作温度 | -40～+75℃ |
| 储存温度 | -40～+85℃ | |
| 工作湿度 | 5～95%RH（无凝结） |
订购选型
| 产品型号 | RS-422/485串口 | 以太网接口 | 总线规格 |
| HDLC-CPCI-204 | 2x同步串口 + 2x路异步串口 | 1 x 100M | CPCI/PXI 3U |
| HDLC-CPCI-404 | 4x同步串口（2路同时支持异步） | 1 x 100M | CPCI/PXI 3U |
| HDLC-PXIe-204 | 2x同步串口 + 2x路异步串口 | 1 x 100M | CPCIe/PXIe 3U |
| HDLC-PXIe-404 | 4x同步串口（2路同时支持异步） | 1 x 100M | CPCIe/PXIe 3U |
