亚册HDLC-SWITCH空管雷达信号比选器，内置两个独立比选单元，每个单元具备全线路状态感知能力，可对两路输入的SSR/ADS-B空管监视信号进行实时比对并优选输出。

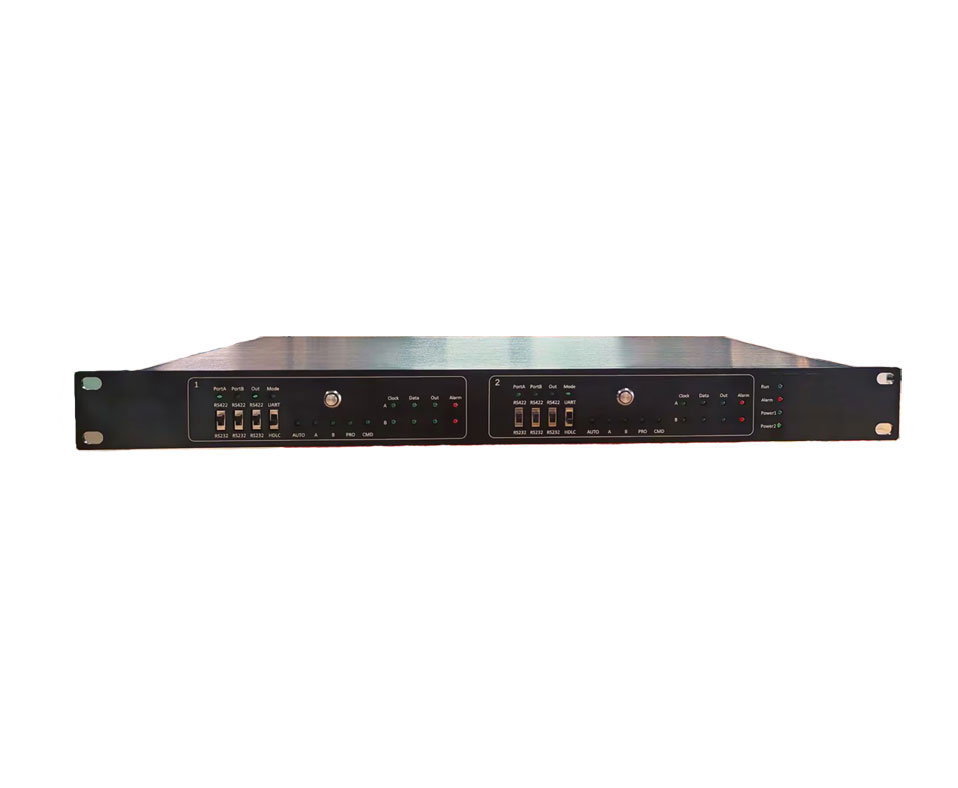

产品采用1U、19英寸标准机架式机箱，具备低功耗、无风扇高可靠特性，支持双电源冗余，适用于空管关键场景的稳定运行。
• 空中交通管理（ATC）
• 空管一次雷达（PSR）、二次雷达（SSR）、ADS-B信号比选
• 空管自动化系统或监视系统的雷达信号引接
• 同步HDLC串口比选
• 异步UART串口比选
|
项目 |
参数 |
详细规格 |
|
功能 |
比选器 |
支持从2路输入信号中优选1路信号输出 |
|
比选单元 |
数量 |
2个独立工作的比选单元 |
|
串口 |
输入接口 |
每单元2 x DB25孔型 |
|
输出接口 |
每单元1 x DB25孔型 |
|
|
工作模式 |
同步HDLC、异步UART |
|
|
接口类型 |
RS-232全双工、RS-422全双工 |
|
|
波特率 |
RS-232：≤ 250 Kbps RS-422：≤ 12 Mbps |
|
|
ESD保护 |
± 15 KV |
|
|
以太网接口 |
数量 |
1 x RJ-45 |
|
速率 |
100 Mbps，支持MDI/MDIX自适应 |
|
|
配置管理 |
配置工具 |
yacer-DMS配置管理软件 |
|
配置接口 |
以太网接口 |
|
|
电源需求 |
电源冗余 |
双AC冗余（AC1优先） |
|
交流供电 |
85 ~ 265 VAC |
|
|
功耗 |
< 5 W |
|
|
机械特性 |
尺寸 |
高度1U、标准19英寸宽度，上架式，无风扇设计 |
|
重量 |
3.0 Kg |
|
|
工作环境 |
工作温度 |
-10 ~ +60℃ |
|
存储温度 |
-30 ~ +75℃ |
|
|
工作湿度 |
30 ~ 90% RH（无凝结） |
|
|
存储湿度 |
10 ~ 90% RH（无凝结） |
|
产品型号 |
比选单元 |
串口 |
以太网 |
电源冗余 |
|
HDLC-SWITCH-200 |
2个 |
2 x 3 x DB25孔型（2个比选单元，每个单元包括2个输入和1个输出） |
1 × 100M |
双AC |
