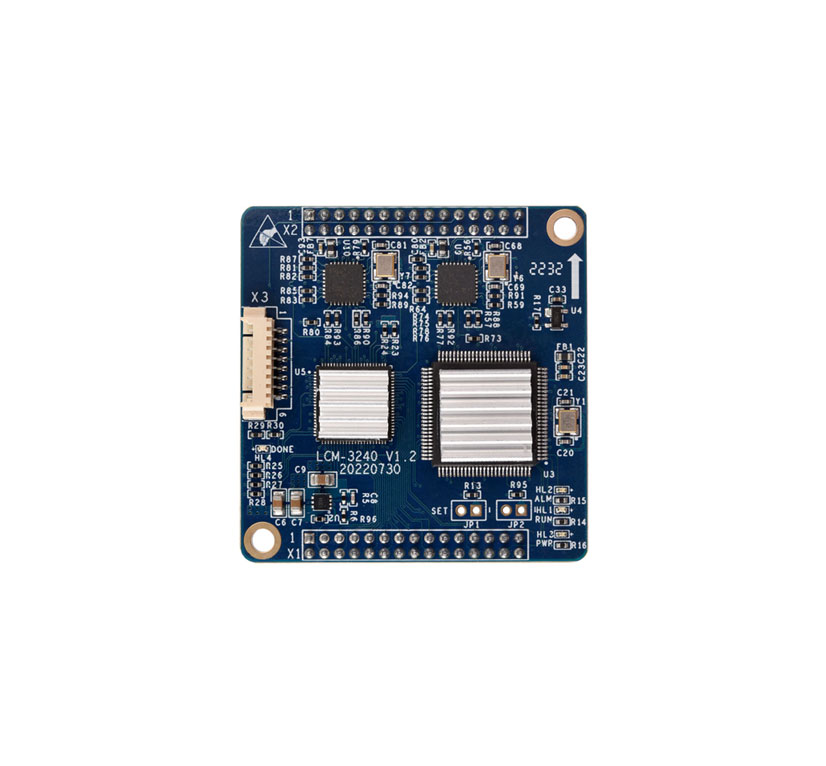

亚册TRDP-MVB嵌入式通信模块，集成1路MVB接口、2路TRDP以太网接口、1路UART串口及1路CAN接口，支持MVB、TRDP两种列车总线与串口、CAN总线之间的协议转换。

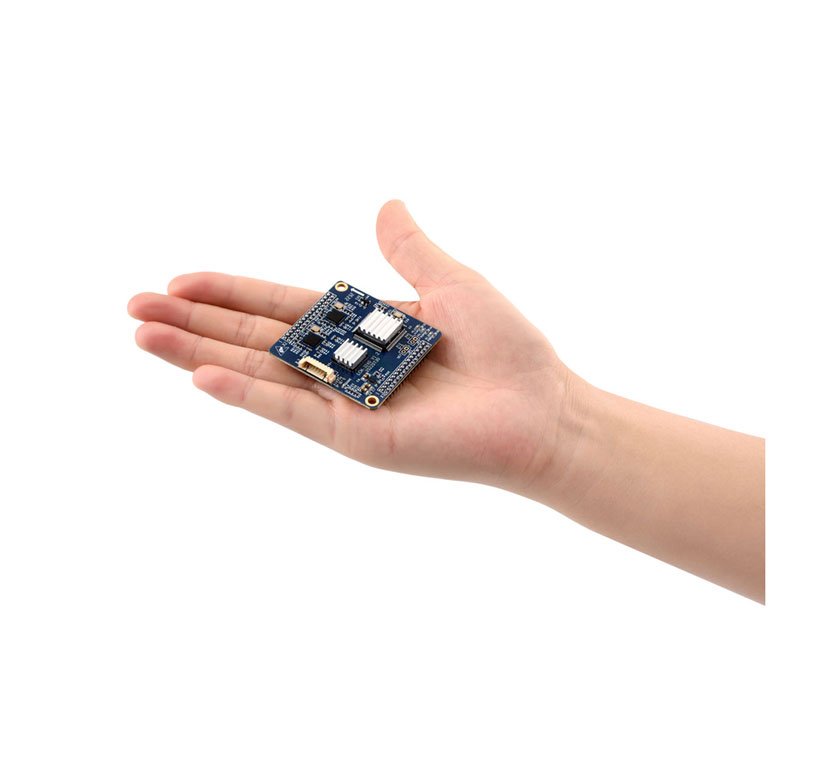

模块采用46.5 mm x 48 mm微小尺寸设计，2.0mm间距插针接口，+3.3V供电，具备工业级宽温工作特性，适用于空间受限的嵌入式列车通信应用。
• TRDP接口、UART串口之间的转换
• TRDP协议、CAN总线接口之间的转换
• MVB接口、UART串口之间的转换
• MVB总线、CAN总线接口之间的转换
• 列车控制和管理系统（TCMS）
• 列车机车通信网络（TCN）
• 嵌入式应用与开发
|
项目 |
参数 |
详细规格 |
|
以太网 接口 |
数量 |
2x 100M PHY |
|
速率 |
100 Mbps |
|
|
网络协议 |
TRDP协议 |
|
|
UART 串口 |
数量 |
3.3V LVCMOS/TTL |
|
双工模式 |
全双工 |
|
|
工作模式 |
UART |
|
|
波特率 |
≤ 921.6 Kbps |
|
|
MVB接口 |
数量 |
1x 3.3V LVCMOS/TTL |
|
介质支持 |
EMD、ESD |
|
|
协议支持 |
设备状态、过程数据（PD） |
|
|
PD端口数量 |
16 |
|
|
CAN接口 |
电平标准 |
1x 3.3V LVCMOS/TTL |
|
工作模式 |
CAN 2.0A、CAN 2.0B，ISO 11898 |
|
|
波特率 |
≤ 1 Mbps |
|
|
配置管理 |
配置工具 |
yacer-DMS配置管理软件 |
|
配置接口 |
专用DMS-UART接口（借助于亚册DMS-UART-8P配置线） |
|
|
电源 |
供电电压 |
+3.3 VDC |
|
功耗 |
< 2 W |
|
|
机械特性 |
连接器 |

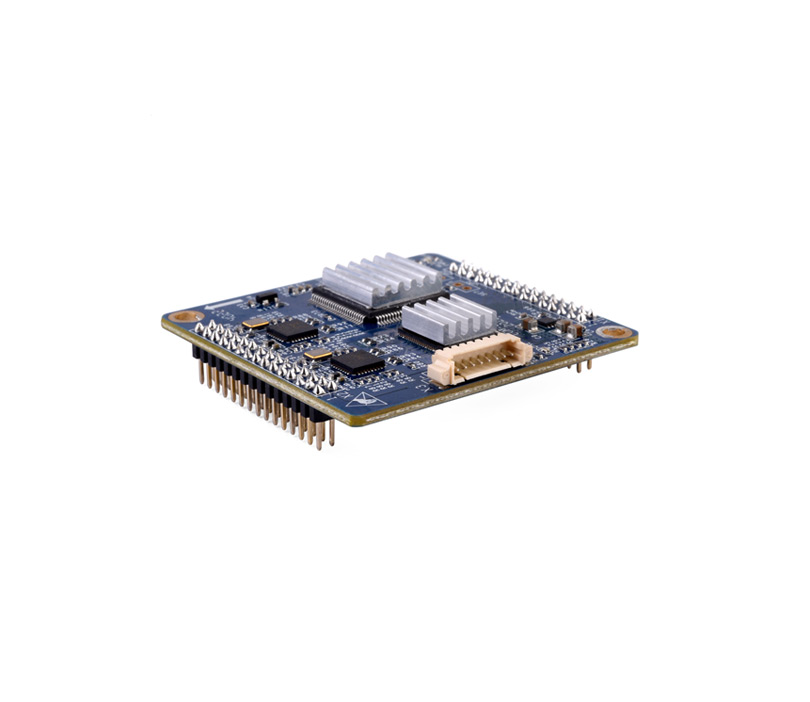

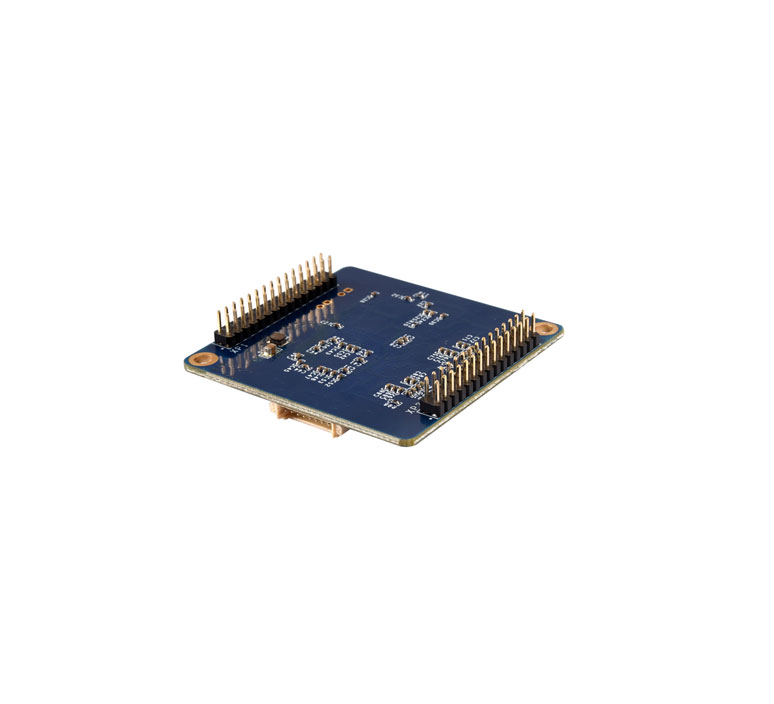

2个30PIN双排插针接口（2*15），间距为2.0mm |
|
尺寸 |
46.5 x 48 mm |
|
|
重量 |
25 g |
|
|
工作环境 |
工作温度 |
-40 ~ +85℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
|
产品型号 |
MVB接口 |
以太网接口 |
串口 |
CAN口 |
|
TRDP-MVB-420 |
1x MVB |
2x 100M PHY |
1x UART |
1x CAN |
