HDLC-ETH 同步串口以太网转换器 - 南京亚册

产品概览

简介

亚册HDLC-ETH同步串口以太网转换器，配备4路同异步串口，支持同步HDLC协议与异步UART模式。设备集成1路100M以太网口，可实现串口同步、异步之间的数据转换，以及串口与以太网之间的协议转换。

采用紧凑型机壳设计，具备低功耗和工业级宽温工作特性。

• 串口-以太网转换、HDLC-UDP转换

• 同步串口、异步串口转换

• 空中交通管理（ATC）

• PSR、SSR、ADS-B等设备目标报告的同步串口输出

• 空管自动化系统或监视系统的雷达信号引接

• 空管雷达数据记录与回放

• 空管监视数据的桥接与远程传输

• 遥测、测控数据传输

• 卫星、电台数据传输

• 航空、航天数据通信

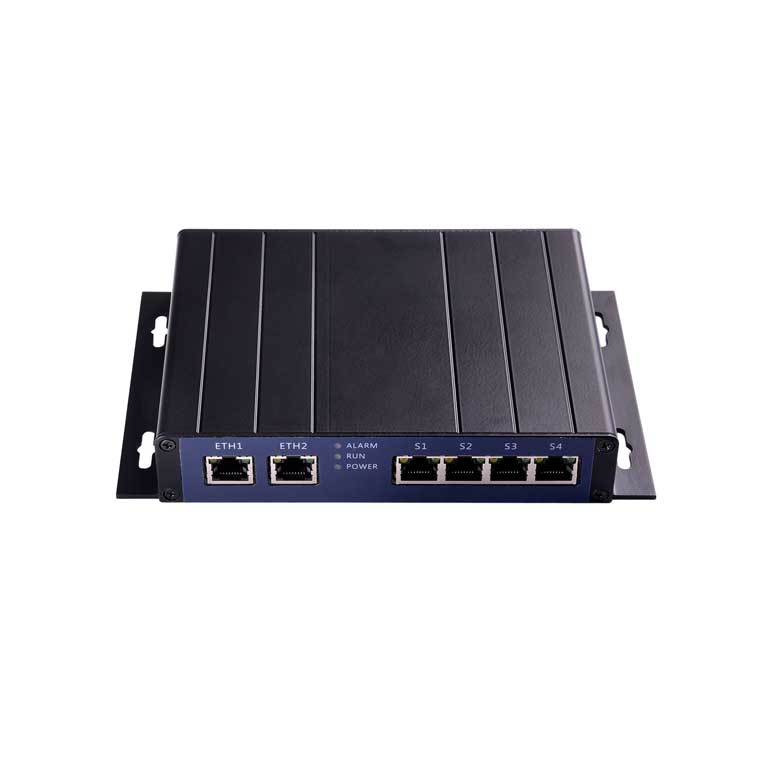

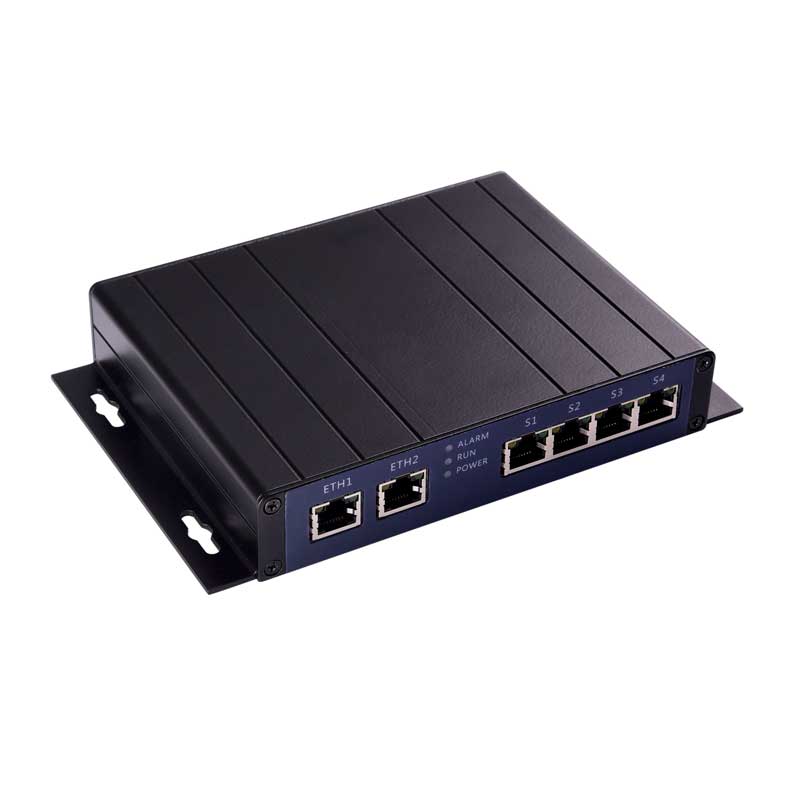

规格

项目	参数	详细规格
串口	数量	4 x RJ-45
	工作模式	同步HDLC、异步UART
	编码格式	NRZ、NRZI、DBPL（Differential Bi-Phase Level）、曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester）
	接口类型	RS-232
	双工模式	全双工
	波特率	2400 ~ 250 Kbps 范围内任意可设
	HDLC帧长	≤ 1470字节
	同步时钟	常规、主时钟、从时钟（外时钟）
	ESD保护	± 15 KV
以太网接口	数量	2 x RJ-45
	速率	10/100 Mbps，支持MDI/MDIX自适应
	网络协议	TCP/IP，支持以太网交换、双IP功能
	编程接口	UDP Server、UDP Client，支持单播/组播/广播
功能	串口转网口	串口转UDP
	网口转串口	UDP转串口
	分合路	支持端口一分多、多分一
配置管理	配置接口	以太网接口
配置管理	配置工具	yacer-DMS配置管理软件

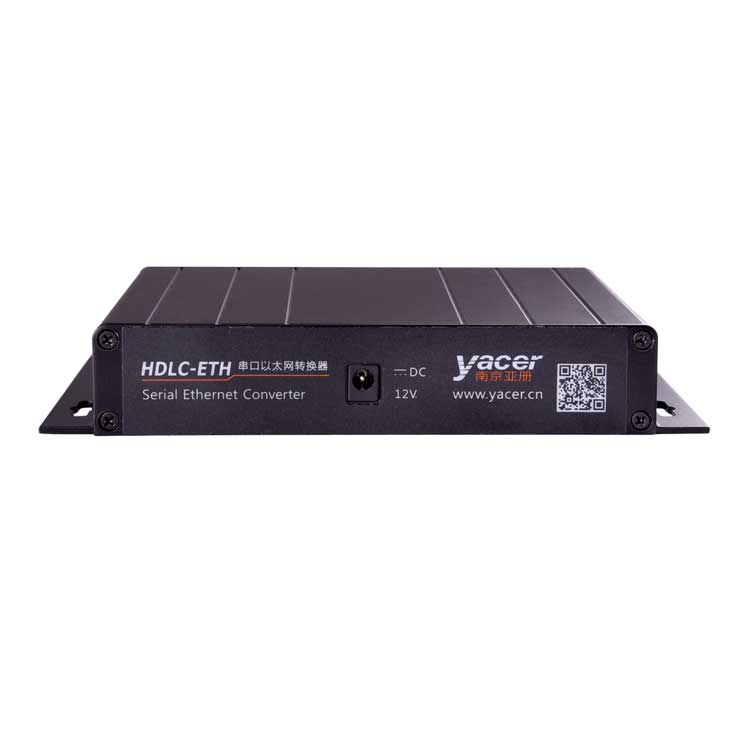

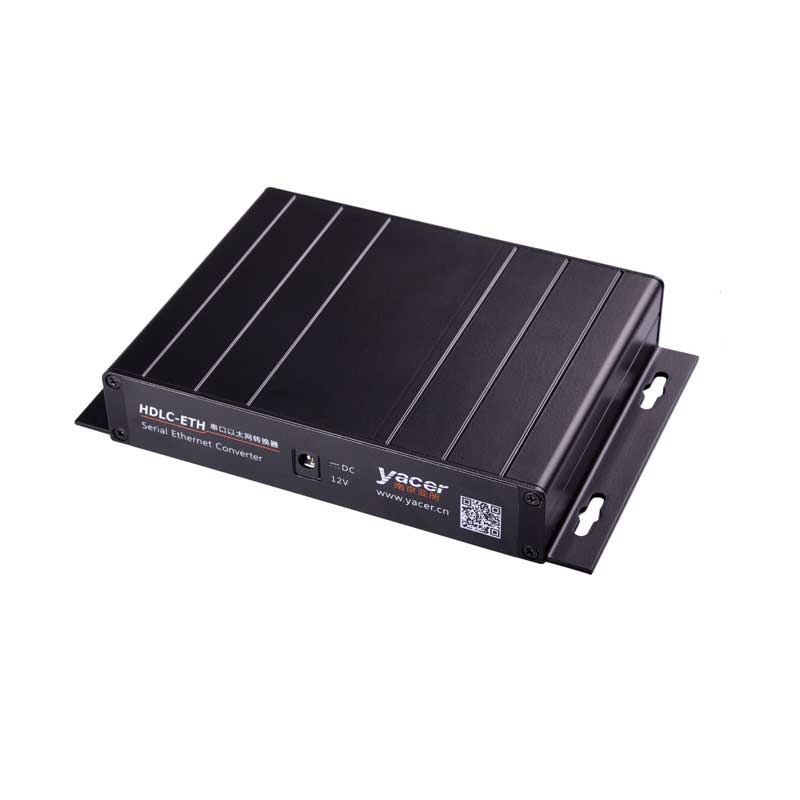

电源需求	输入电压	+12 VDC
	功耗	< 3 W
	电源接口	DC 5.5 x 2.1 mm接口
机械特性	尺寸	高x宽x深：32 mm x 193.55 mm x 124 mm
机械特性	重量	450g
工作环境	工作温度	-40 ~ +75℃
	存储温度	-40 ~ +85℃
	工作湿度	5 ~ 95% RH（无凝结）

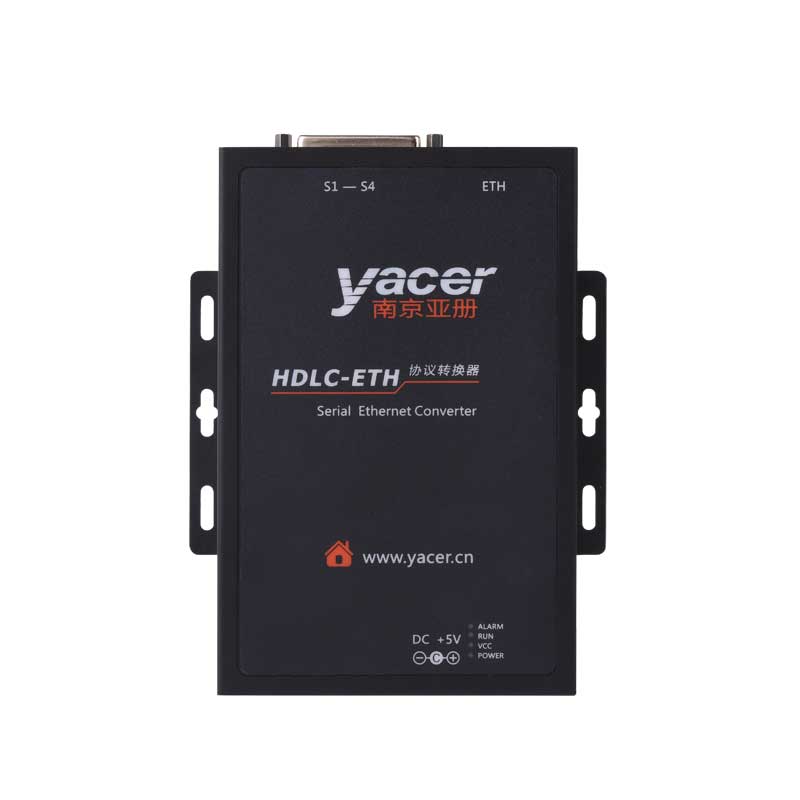

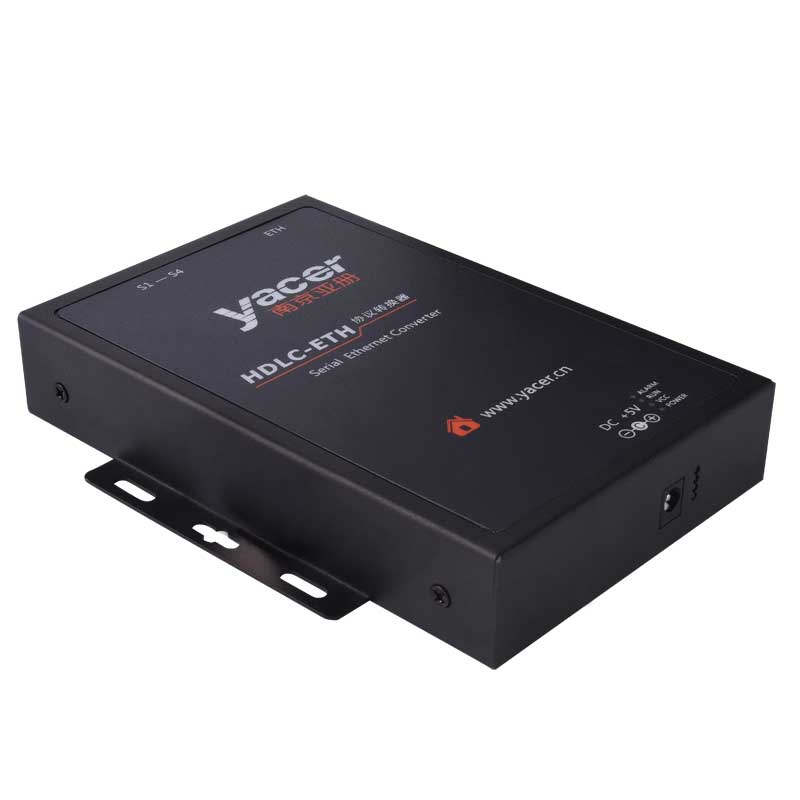

项目	参数	详细规格
串口	数量	4
	接口	1 x DB-44孔型
	工作模式	同步HDLC、异步UART、同步Bit流
	编码格式	NRZ、NRZI、DBPL（Differential Bi-Phase Level）、曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester）
	接口类型	RS-422/RS-485
	双工模式	全双工、半双工
	波特率	同步：≤ 6 Mbps 异步：≤ 1 Mbps
	HDLC帧长	≤ 1470字节
	同步时钟	常规、主时钟、从时钟（外时钟）
	ESD保护	± 15 KV
以太网接口	数量	1 x RJ-45
	速率	10/100 Mbps，支持MDI/MDIX自适应
	网络协议	TCP/IP
	编程接口	UDP Server、UDP Client，支持单播/组播/广播
功能	串口转网口	串口转UDP
	网口转串口	UDP转串口
	分合路	支持端口一分多、多分一
配置管理	配置接口	以太网接口
配置管理	配置工具	yacer-DMS配置管理软件
电源需求	输入电压	+5 VDC
	功耗	< 3 W
	电源接口	DC 5.5 x 2.1 mm接口
机械特性	尺寸	高x宽x深：30 mm x 132 mm x 165 mm（含支耳）
机械特性	重量	600g
工作环境	工作温度	-40 ~ +75℃
	存储温度	-40 ~ +85℃
	工作湿度	5 ~ 95% RH（无凝结）
