MVB-EMD接口定义及终端匹配

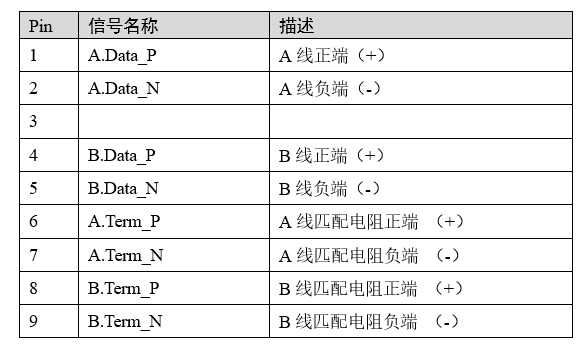

MVB电气中距离介质EMD连接器DB9管脚定义:



MVB总线末端设备连接到端接器时,连接器短接如下管脚实现终端匹配:

  • 1、6

  • 2、7

  • 4、8

  • 5、9
