总体描述

Train backbone, consist network, TBN是TCN网络的基本组成。

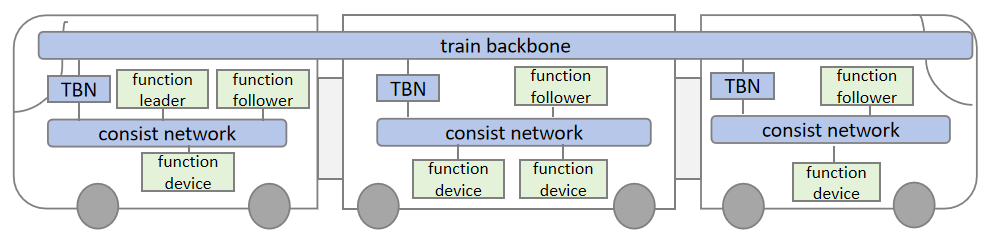

一个通用的TCMS模型如下：

  • TCMS通过Function Leader提供的接口执行控制操作、获取状态

  • Function Leader负责功能控制，通过命令触发Function Followers，并且接收Function Followers的状态应答

  • 一个或者多个Function Follower（每个consist network最多只有一个），负责接收Function Leader的命令，并且触发Function Devices。

    Function Follower接收汇总Function Devices的应答，并作为consist的功能状态反馈给Function Leader

  • 一个或者多个Function Device，接收来自Function Follower的命令，执行操作并报告结果给Function Follower

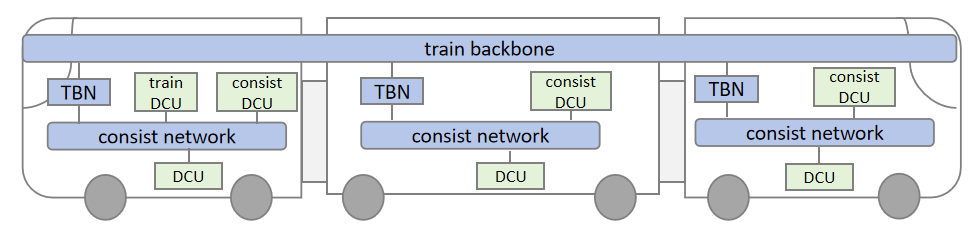

列车门系统（DCU：Door Control Unit）

  • TCMS使用train DCU提供的门系统接口，来控制门功能

  • train DCU是Function Leader, 控制列车上的所有门

  • Consist DCU是Function Follower, 是一个Consist网络的代理

  • DCU是Function Device, 负责一个物理的门
