1 简介

RS-232是美国电子工业联盟（EIA）制定的串行数据通信的接口标准，原始编号全称是EIA-RS-232（简称232，RS232）。它被广泛用于计算机串行接口外设连接。

RS-232C标准，其中EIA（Electronic Industry Association）代表美国电子工业联盟,RS（Recommended standard）代表推荐标准，232是标识号，C代表RS232的第三次修改（1969年），在这之前，还有RS232B、RS232A。

2 接口定义

RS232的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”，该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。DB25的串口一般只用到的管脚只有2（RXD）、3（TXD）、7（GND）这三个，随着设备的不断改进，现在DB25针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2（TXD）、3（RXD）、5（GND）这三个。因此现在都把RS232接口叫做DB9。

2.1 DB9 引脚定义

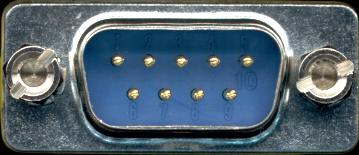

DB9 接口的公头实物图如下图所示，左上角为第1引脚，右下角为第9脚。

    图1 DB9引脚定义及实物图

DB9各引脚定义如表1所示。

表1 DB9引脚定义

2.2 DB25 引脚定义

图2  DB25接口引脚及公母接口

DB25的针脚定义及实物如图2所示。

DB25各引脚定义如表2所示。

 表2 DB25引脚定义

3 RS232的特点

● 接口的信号内容实际上RS-232-C的25条引线中有许多是很少使用的，在计算机与终端通讯中一般只使用3-9条引线。

● 接口的电气特性在RS-232-C中任何一条信号线的电压均为负逻辑关系。即：逻辑“1”，-5— -15V；逻辑“0” +5— +15V 。噪声容限为2V。即要求接收器能识别低至+3V的信号作为逻辑“0”，高到-3V的信号作为逻辑“1”

● 接口的物理结构 RS-232-C接口连接器一般使用型号为DB-25的25芯插头座,通常插头在DCE端,插座在DTE端. 一些设备与PC机连接的RS-232-C接口,因为不使用对方的传送控制信号,只需三条接口线,即“发送数据”、“接收数据”和“信号地”。所以采用DB-9的9芯插头座，传输线采用屏蔽双绞线。

● 传输电缆长度由RS-232C标准规定在码元畸变小于4%的情况下，传输电缆长度应为50英尺，其实这个4%的码元畸变是很保守的，在实际应用中，约有99%的用户是按码元畸变10-20%的范围工作的，所以实际使用中最大距离会远超过50英尺，美国DEC公司曾规定允许码元畸变为10%而得出附表2 的实验结果。其中1号电缆为屏蔽电缆，型号为DECP.NO.9107723 内有三对双绞线，每对由22# AWG 组成，其外覆以屏蔽网。2号电缆为不带屏蔽的电缆。型号为DECP.NO.9105856-04是22#AWG的四芯电缆。

4 RS232 的缺点

● 接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。

● 传输速率较低，在异步传输时，波特率为20Kbps。

● 接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。

● 传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。
